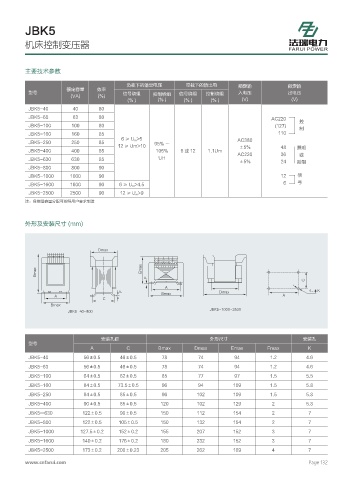

JBK5

机床控制变压器

主要技术参数

负载下的输出电压 空载下的输出电 额定输 额定输
额定容量 效率
型号 信号绕组 控制绕组 信号绕组 控制绕组 入电压 出电压
(VA) (%)
(％ ) (％ ) (％ ) (％ ) (V) (V)
JBK5-40 40 80
JBK5-60 63 80 AC220
控
JBK5-100 100 80 (127)
制
JBK5-160 160 85 110
6≥U m >5 AC380
JBK5-250 250 85 95% 〜
12 ≥ Um>10 ±5% 48 照明
JBK5-400 400 85 105% 6或12 1.1Um
AC220 36 或
JBK5-630 630 85 UH ±5% 24 控制
JBK5-800 800 90
JBK5-1000 1000 90 12 信
JBK5-1600 1600 90 6≥U m >4.5 6 号
JBK5-2500 2500 90 12≥U m >9
注：各绕组容量分配可按照用户要求制造

外形及安装尺寸 (mm)

%NBY

&NBY &NBY
'
$
"
' #NBY %NBY ·,
" "
$
#NBY
+#, _ +#, _

安装孔距 外形尺寸 安装孔
型号
A C Bmax Dmax Emax Fmax K
JBK5-40 56±0.5 46±0.5 78 74 94 1.2 4.6
JBK5-63 56±0.5 46±0.5 78 74 94 1.2 4.6
JBK5-100 64±0.5 62±0.5 85 77 97 1.5 5.5
JBK5-160 84±0.5 73.5±0.5 96 94 109 1.5 5.8
JBK5-250 84±0.5 85±0.5 96 102 109 1.5 5.8
JBK5-400 90±0.5 85±0.5 120 102 129 2 5.8
JBK5—630 122±0.5 90±0.5 150 112 154 2 7
JBK5-800 122±0.5 105±0.5 150 132 154 2 7
JBK5-1000 127.5±0.2 152±0.2 155 207 152 3 7
JBK5-1600 140±0.2 176±0.2 180 232 152 3 7
JBK5-2500 173±0.2 200±0.23 205 262 169 4 7
