P. 136

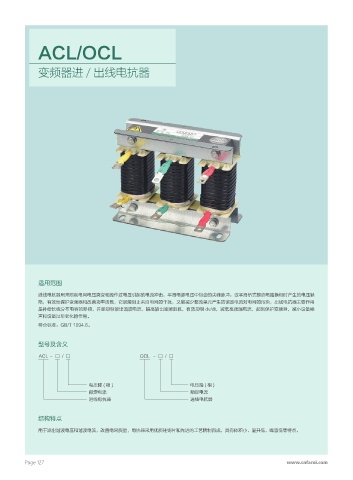

ACL/OCL
变频器进 / 出线电抗器
适用范围
进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺
陷，有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，出线电抗器主要作用
是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗，有效抑制 dv/dt，减低高频漏电流，起到保护变频器，减小设备噪
声和设备过早老化的作用。
符合标准：GB/T 1094.6。
型号及含义
ACL - □ / □ OCL - □ / □
电压降(相) 电压降(相)
额定电流 额定电流
进线电抗器 进线电抗器
结构特点
用于滤出谐波电压和谐渡电流，改善电网质量，电抗器采用优质硅钢片和先进的工艺精制而成，具有体积小、温升低、噪音低等特点。
