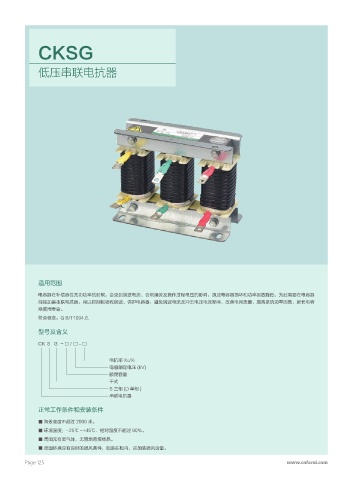

CKSG

低压串联电抗器

适用范围

电容器在补偿容性无功功率的时候，会受到谐波电流、合闸涌流及操作过程电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器
前端加装串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电流及冲击电压电流影响，改善电网质量，提高系统功率因数，延长电容
器使用寿命。
符合标准：G B/T1094.6．

型号及含义

CK S G - □ / □ - □

电抗率 XC/XL
电容额定电压 (kV)
额定容量
干式
S三相(D单相)
串联电抗器

正常工作条件和安装条件
■ 海拔高度不超过 2000 米。
■ 环境温度：-25℃ ~+45℃．相对湿度不超过 90%。
■ 周围无有害气体，无易燃易爆物品。
■ 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
