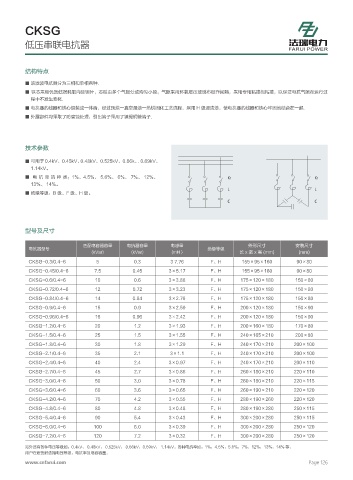

Page 135 - 浙江法瑞电力设备有限公司（低压）

CKSG

低压串联电抗器

结构特点

■ 该滤波电抗器分为三相和单相两种．
■ 铁芯采用优质低损耗取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，采用专用粘接剂粘接，以保证电抗气隙在运行过
程中不发生变化．
■ 电抗器的线圈和铁心组装成一体后，经过预烘一真空漫漆一热烘固化工艺流程，采用 H 级浸渍漆，使电抗器的线圈和铁心牢固地结合在一起．
■ 外露部件均采取了防腐蚀处理，引出端子采用了镇锡铜管端子．

技术参数

■ 可用于 0.4kV、 0.45kV、0.48kV、 0.525kV、 0.66k、. 0.69kV、
1.14kV。
■ 电 抗 率 的 种 类：1%、4.5%、 5.6%、 6%、 7%、 12%、
13%、 14%。
■ 绝缘等级：B 级、F 级、H 级。

型号及尺寸

匹配电容器容量 电抗器容量 电感量 外形尺寸 安装尺寸
电抗器型号 绝缘等级
(kVar) (kVar) (mH ) 长x宽x高(mm) (mm)
CKSG-0.3/0.4-6 5 0.3 3 7.76 F、H 155×95×160 90×80
CKSG-0.45/0.4-6 7.5 0.45 3×5.17 F、H 155×95×160 90×80
CKSG-0.6/0.4-6 10 0.6 3×3.88 F、H 175×120×180 150×80
CKSG-0.72/0.4-6 12 0.72 3×3.23 F、H 175×120×180 150×80
CKSG-0.84/0.4-6 14 0.84 3×2.76 F、H 175×120×180 150×80
CKSG-0.9/0.4-6 15 0.9 3×2.59 F、H 200×120×180 150×90
CKSG-0.96/0.4-6 16 0.96 3×2.42 F、H 200×120×180 150×90
CKSG-1.2/0.4-6 20 1.2 3×1.93 F、H 200×160×180 170×80
CKSG-1.5/0.4-6 25 1.5 3×1.55 F、H 240×165×210 200×80
CKSG-1.8/0.4-6 30 1.8 3×1.29 F、H 240×170×210 200×100
CKSG-2.1/0.4-6 35 2.1 3×1.1 F、H 240×170×210 200×100
CKSG-2.4/0.4-6 40 2.4 3×0.97 F、H 240×170×210 200×110
CKSG-2.7/0.4-6 45 2.7 3×0.86 F、H 260×180×210 220×110
CKSG-3.0/0.4-6 50 3.0 3×0.78 F、H 260×180×210 220×115
CKSG-3.6/0.4-6 60 3.6 3×0.65 F、H 260×190×210 220×120
CKSG-4.2/0.4-6 70 4.2 3×0.55 F、H 280×190×260 220×120
CKSG-4.8/0.4-6 80 4.8 3×0.48 F、H 280×190×280 250×115
CKSG-5.4/0.4-6 90 5.4 3×0.43 F、H 300×200×280 250×115
CKSG-6.0/0.4-6 100 6.0 3×0.39 F、H 300×200×280 250×120
CKSG-7.2/0.4-6 120 7.2 3×0.32 F、H 300×200×280 250×120

另外还有各种电压等级如：0.4kV， 0.48kV， 0.525kV， 0.66kV，0.69kV， 1.14kV。各种电抗率如：1%，4.5%，5.6%，7%，12%，13%，14% 等。
用户在定货时告知电压等级，电抗率及电容容量。
