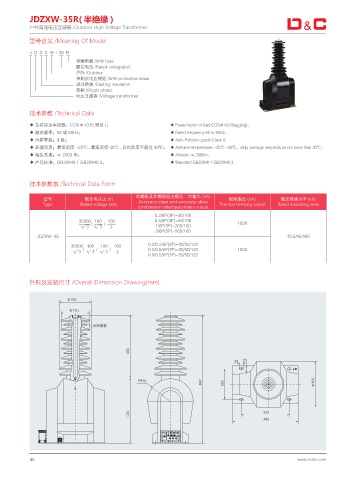

JDZXW-35R( 半绝缘 )
户外高压电压互感器 /Outdoor High Voltage Transformer

型号含义 /Meaning Of Model

J D Z X W - 35 R
带熔断器 /With fuse
额定电压 /Rated voltage(kV)
户外 /Outdoor
带剩余电压绕组 /With protective class
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 /Technical Data
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature:-25℃ -40℃，daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

准确级及准确级组合额定二次输出 (VA)
型号 额定电压比 (V) Accuracy class and accuracy class 极限输出 (VA) 额定绝缘水平 (kV)
Type Rated voltage ratio Thermal limitiong output Rated insulating level
combination rated secondary output
0.2/6P(3P)-30/100
35000 100 100 0.5/6P(3P)-50/100 1000
√3 / √3 / 3 1/6P(3P)-200/100
3/6P(3P)-500/100
JDZXW-35 40.5/95/185
35000 100 100 100 0.2/0.2/6P(3P)-30/30/120
√3 / √3 / √3 / 3 0.2/0.5/6P(3P)-30/50/120 1000
0.5/0.5/6P(3P)-50/50/120

外形及安装尺寸 /Overall Dimension Drawing(mm)

œ
œ

. ᨶݒ

3
œ
"

/ B B EB
O O EO
