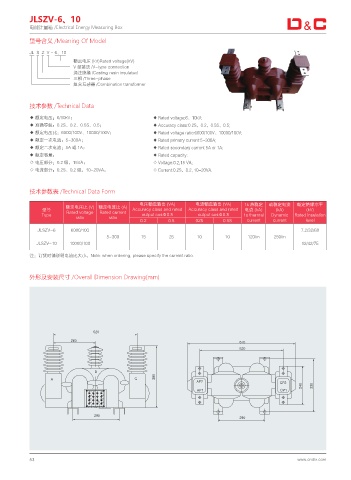

Page 58 - 上海德力西开关有限公司

JLSZV-6、10
电能计量箱 /Electrical Energy Measuring Box

型号含义 /Meaning Of Model

JL S Z V - 6、10
额定电压 (kV)Rated voltage(kV)
V 型接法 /V-type connection
浇注绝缘 /Casting resin insulated
三相 /Three-phase
组合互感器 /Combination transformer

技术参数 /Technical Data

◆ 额定电压：6/10kV； ◆ Rated voltage:6、10kV;
◆ 准确等级：0.2S、0.2、0.5S、0.5； ◆ Accuracy class:0.2S、0.2、0.5S、0.5;
◆ 额定电压比：6000/100V、10000/100V； ◆ Rated voltage ratio:6000/100V、10000/100V;
◆ 额定一次电流：5~300A； ◆ Rated primary current:5~300A;
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current 5A or 1A;
◆ 额定容量： ◆ Rated capacity:
◇ 电压部分：0.2 级，15VA； ◇ Voltage:0.2,15 VA;
◇ 电流部分：0.2S、0.2 级，10-20VA。 ◇ Current:0.2S、0.2, 10-20VA.

技术参数表 /Technical Data Form

电压额定输出 (VA) 电流额定输出 (VA) 1s 热稳定 动稳定电流 额定绝缘水平
额定电压比 (V) 额定电流比 (A)
型号 Accuracy class and rated Accuracy class and rated 电流 (kA) (kA) (kV)
Type Rated voltage Rated current output cosΦ0.8 output cosΦ0.8 1s thermal Dynamic Rated insulation
ratio ratio
0.2 0.5 02S 0.5S current current level
JLSZV-6 6000/100 7.2/32/60
5~300 15 25 10 10 120Iin 250Iin
JLSZV-10 10000/100 12/42/75
注：订货时请说明电流比大小。Note: when ordering, please specify the current ratio.

外形及安装尺寸 /Overall Dimension Drawing(mm)

#
" $
"1 $1

"1 $1
BT B B DT
BT C C DT
BT D D DT
BT 7 DT
