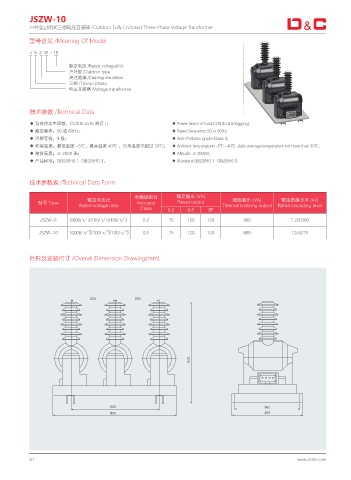

JSZW-10
户外全封闭式三相电压互感器 /Outdoor Fully Enclosed Three-Phase Voltage Transformer

型号含义 /Meaning Of Model

J S Z W - 10

额定电压 /Rated voltage(kV)
户外型 /Outdoor type
浇注绝缘 /Casting insulation
三相 /Theree phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃ ，日均温度不超过 30℃； ◆ Ambient temperature:-5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

准确级组合 额定输出 (VA)
额定电压比 极限输出 (VA) 额定绝缘水平 (kV)
型号 Type Accuacy Rated output
Rated voltage ratio Thermal limitiong output Rated insulating level
Class 0.2 0.5 3P
JSZW-6 6000/ √ 3/100/ √ 3/100/ √ 3 0.2 75 120 120 960 7.2/32/60

JSZW-10 10000/ √ 3/100/ √ 3/100/ √ 3 0.5 75 120 120 960 12/42/75

外形及安装尺寸 /Overall Dimension Drawing(mm)
