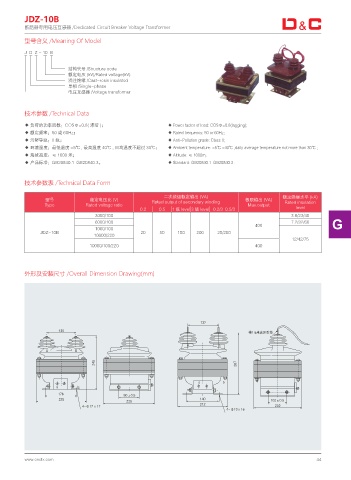

JDZ-10B
断路器专用电压互感器 /Dedicated Circuit Breaker Voltage Transformer

型号含义 /Meaning Of Model

J D Z - 10 B

结构代号 /Structure code
额定电压 (kV)/Rated voltage(kV)
浇注绝缘 /Cast-resin insulated
单相 /Single-phase
电压互感器 /Voltage transformer

技术参数 /Technical Data
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard: GB20840.1 GB20840.3 .

技术参数表 /Technical Data Form

二次绕组额定输出 (VA) 额定绝缘水平 (kA)
型号 额定电压比 (V) Rated output of secondary winding 极限输出 (VA) Rated insulation
Type Rated voltage ratio Max.output
0.2 0.5 1 级 level 3 级 level 0.2/3 0.5/3 level
3000/100 3.6/23/40
6000/100 7.2/32/60 G
400
1000/100
JDZ-10B 20 50 100 200 20/200
10000/220
12/42/75
10000/100/220 400

外形及安装尺寸 /Overall Dimension Drawing(mm)

132
130
带1.6米高压引线
A B
A B
245 267

a�������b
a������b
176 90±0.5
225 225 140 102±0.5
4-Φ12×17 212 202
4-ф13×16
