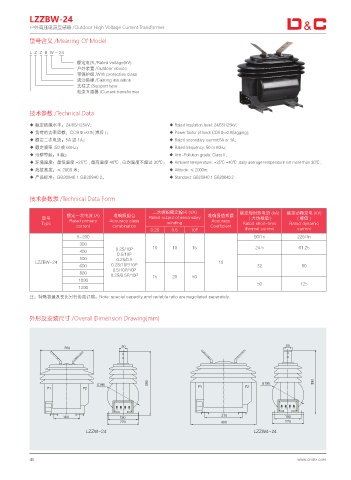

LZZBW-24
户外高压电流互感器 /Outdoor High Voltage Current Transformer

型号含义 /Meaning Of Model

L Z Z B W - 24
额定电压 /Rated voltage(kV)
户外装置 /Outdoor device
带保护级 /With protective class
浇注绝缘 /Casting insulation
支柱式 /Support type
电流互感器 /Current transformer

技术参数 /Technical Data
◆ 额定绝缘水平：24/65/125kV； ◆ Rated insulation level: 24/65/125kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current:5A or 1A;
◆ 额定频率 :50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 /Technical Data Form

二次绕组额定输出 (VA) 额定短时热电流 (kA) 额定动稳定电 (kV)
额定一次电流 (A) 准确级组合 准确显值系数
型号 Rated primary Accuracy class Rated output of secondary Accuracy ( 方均根值 ) (峰值)
Type winding Rated short-time Rated dynamic
current combination Coefficient
0.2S 0.5 10P thermal current current
5~200 90I1n 225I1n
300
0.2S/10P 10 10 15 24.5 61.25
400
0.5/10P
500 0.2S/0.5
LZZBW-24 10
600 0.2S/10P/10P 32 80
0.5/10P/10P
800
0.2S/0.5P/10P 15 20 50
1000
50 125
1200
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 /Overall Dimension Drawing(mm)

1 1 1 1

4 4 4 4
4 4 4 4

-;;8 -;;8
