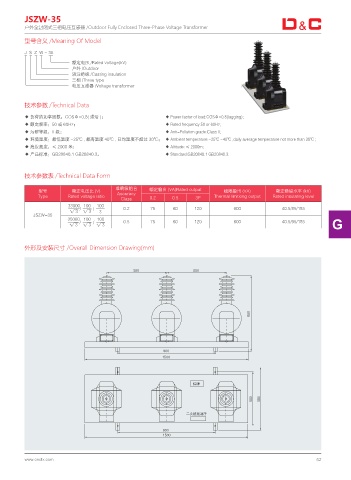

JSZW-35
户外全封闭式三相电压互感器 /Outdoor Fully Enclosed Three-Phase Voltage Transformer

型号含义 /Meaning Of Model

J S Z W - 35
额定电压 /Rated voltage(kV)
户外 /Outdoor
浇注绝缘 /Casting insulation
三相 /Three type
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature:-25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

准确级组合 额定输出 (VA)Rated output
型号 额定电压比 (V) Accuracy 极限输出 (VA) 额定绝缘水平 (kV)
Type Rated voltage ratio 0.2 0.5 3P Thermal limitiong output Rated insulating level
Class
33000 100 100 0.2 75 60 120 600 40.5/85/185
√3 / √3 / 3
JSZW-35
35000 100 100 0.5 75 60 120 600 40.5/95/185
√3 / √3 / √3 G

外形及安装尺寸 /Overall Dimension Drawing(mm)

ಕྠ

̃൒ଋጲቪߔ

www.cndlx.com 52
