双电源自动转换开关系列 客服热线:4000-015-005
Dual power automatic transfer switch series www.cnlihe.net

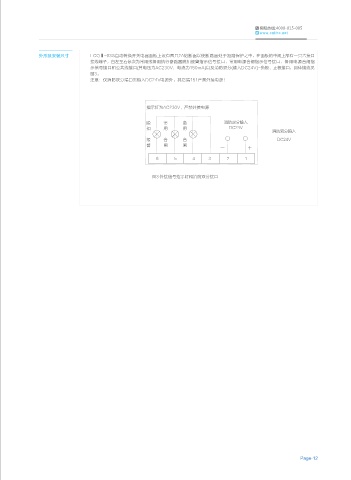

外部接线图 外形及安装尺寸 LCQⅢ-63S自动转换开关电器面板上设有两只2A熔断器以使断路器处于短路保护之中。在面板的中间上部有一只六接口
常用电源 备用电源 接线端子，自左至右依次为常用或备用执行断路器脱扣报警指示信号接口、常用电源合闸指示信号接口、备用电源合闸指
A11 B11 C11 N11 A11 B11 C11 N11 示信号接口和公共线接口(其电压为AC230V，电流为150mA)以及消防双分(输入DC24V)~负极、正极接口，具体接线见
图3。
指示灯为AC230V，严禁外接电源 注意：仅消防双分端口需输入DC24V电源外，其它端151严禁外接电源！
消防双分
输入DC24V
1 3 5 N 1 3 5 N 脱扣报警 常用合闸 备用合闸
指示灯为AC230V，严禁外接电源
- +
Qn Qr
6 5 4 3 2 1 脱 常 备 消防双分输入
2 4 6 N 2 4 6 N 扣 用 用 DC24V
消防双分输入
报 合 合 DC24V
警 闸 闸
图2
负载侧 图1 主电源进出线示意图 用户外接指示灯和消防双分示意图 6 5 4 3 2 1
注：1. Qn：常用电源小型断路器；Qr ：备用电源小型断路器; 图3 外接信号指示灯和消防双分接口
2. 仅虚线由用户连接，其余接线已由制造厂接好。
◆特别注意事项：
a.两台小型断路器输入端子的相序必须一致，两路电源的N线不能接错；
b.保护接地应可靠，以确保使用安全；
c. 负荷电路正常检修或故障检修必须关闭自动控制功能；
d.进行绝缘测试时，需先将控制回路从主电路断开。
外形及安装尺寸
LCQⅢ-63/4自动转换开关电器
A B C N A B C N 4×Φ7
85±0.36 146max
290±1.2 14
310max 140max
图2 LCQⅢ-63S外形及安装尺寸
注：电网输入电压为230V时，仅接小型断路器的A相(检测相)即可。
