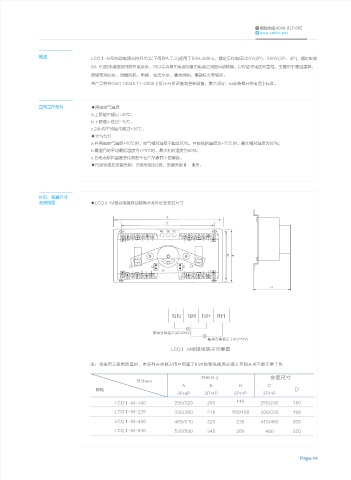

概述 LCQⅠ-M型自动电源转换开关(以下简称A.T.S)适用于50Hz/60Hz，额定工作电压220V(2P)、380V(3P、4P)，额定电流
6A-63的末端型双回路供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、
商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场所。
本产品符合GB/T14048.11-2008《低压开关设备和控制设备，第六部分：自动转换开关电器》标准。
正常工作条件 ◆周围空气温度
a.上限值不超过+40℃；
b.下限值不低过-15℃；
c.24h内平均值不超过+35℃。
◆大气条件
a.在周围空气温度+40℃时，空气相对湿度不超过50％，在较低的温度为+25℃时，最大相对湿度为90％；
b.最湿月的平均最低温度为+25℃时，最大相对湿度为90％；
c.已考虑到因温度变化而发生在产品表面上的凝露。
◆污染等级及安装类别：污染等级为2级，安装类别Ⅱ、Ⅲ类。
外形、安装尺寸
及接线图 ◆LCQⅠ-M型双电源自动转换开关外形及安装尺寸
电源 常合 备合
NN NR NH RH
常用合闸指示(AC220V)
备用合闸指示（AC220V)
LCQⅠ-M LCQⅠ-M型接线端子示意图
CB级 (末端型）双电源自动转换开关系列 注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端,务必接入否则开关不能正常工作.
外形尺寸 安装尺寸
LC Q Ⅰ M 尺寸mm
A B H C
规格 D
3P/4P 3P/4P 3P/4P 3P/4P
LCQⅠ-M-100 290/320 200 140 255/290 180
企业代号 双电源自动 设计序号 M:末端型 壳架电流等级 极数 额定电流 LCQⅠ-M-225 330/360 210 150/160 300/335 190
转换开关 LCQⅠ-M-400 465/510 325 235 415/460 305
LCQⅠ-M-630 530/590 345 260 490 320
