双电源自动转换开关系列 客服热线:4000-015-005
Dual power automatic transfer switch series www.cnlihe.net

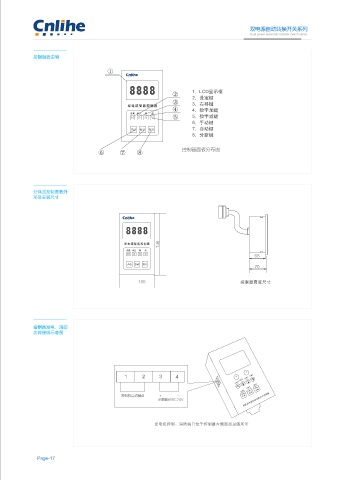

控制面板说明 接线端子图

双电源智能控制器
设置 移位 增 减 1. 指示灯为AC230V
SET
2.当断路器为三极时NN、NR分别为常用电源和备用电源的零线端，务必接入，否则ATS不能正常工作。
手动 自动 双分
NA NB NC RA RB RC OA NA NB NC RA RB RC NA NB NC RA RB RC
手动 自动 常用 备用 自复 不自复 报警 自动 常用 自复 报警 自动 常用 自复 报警
控制器面板分布图
S S S S
N-R 设置 R-N N-R 设置 R-N N-R 设置 R-N N-R 设置 设置 R-N
液晶屏全屏显示 进入控制器内部设置密码 8888 按此键进入 按此键移动 ▲ 常用转换到备用延迟时间设置 备用转换到常用延迟时间设置
SET
▲
按此键输入密码：8888
5 S F FF F FF 0 F F
分体式控制面板外
形及安装尺寸
双分转换延迟时间设置 自投 不自复 市电对发电 市电对市电
自投 自复
F F H 0

常用优先 备用优先 过压设置(正常130%) 欠压设置(正常70%) 单相采样值(每相电压设置值均为AC220V)
146 自动 常用 自复 报警
双电源智能控制器 NA NB NC RA RB RC
设置 移位 增 减
SET E S S
68
N-R 设置 R-N
手动 自动 双分
70 进入保护状态 液晶屏正常供电正常显示
186
符号 说明
NANBNC 常用电源（代号为N)A、B、C三相，当某相电源出现异常（欠压、失压、断相）时，该字符闪烁。
RARBRC 备用电源（代号为R ) A、B、C三相，当某相电源出现异常（欠压、失压、断相)时，该字符闪烁。
OA 断路器合闸指示，当断路器跳闸或者断路器合闸不成功导致输出异常时，OA闪烁，显示报警字符并伴有报警声。 双分时，OA也闪烁
手动 表示装罝当前工作状态为手动模式
控制器发电、消防 自动 表示装罝当前工作状态为自动模式
功能接线示意图 双分〇A 表示装置当前工作在双分状态
常用 表示装置当前为常用电源供电模式
备用 表示装罝当前为备用电源供电模式
自复 表示当前转换装罝自动控制功能为自投自复
不自复 表示当前转换装置自动控制功能为自投不自复
FD0 表示当前市电对发电，当市电没电控制器给出发电信号
FD1 表示当前市电对市电
FC0 表示当前常用供电优先
FC1 表示当前备用供电优先
发电机启动触点 + - H L 表示当前过压值设罝130% 表示当前欠压值设罝70%
消防触点DC24V
U NA.NB.NC.RA.RB.RC每相电压采样值均设罝为AC220V
报警 当断路器跳闸时显示“报聱”字符；当两路电源同时出现故障时，“报警”字符闪烁
88 s N-R 显示N-R转换延时时间，时间可在1s~30s之间设罝，装罝由N-R转换时，N-R字符闪烁
88 s R-N 显示R-N转换延时时间，时间可在1s~30s之间设罝，装罝由R-N转换时，R-N字符闪烁
设罝 进入设罝状态，该字符闪烁
