双电源自动转换开关系列                                                                              客服热线:4000-015-005
 Dual power automatic transfer switch series                                              www.cnlihe.net



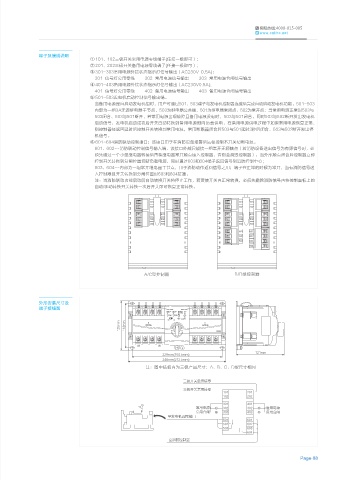

 基础结构         端子及接线说明
 LCQⅢNX-A/B/C/D系列双电源是由两台小型断路器及其附件、机械联锁传动机构、智能控制器组成。产品分为A型、B型、  ① 101、102三极开关常用电源零线端子(任接一极即可);
 C型、D型四种控制结构,A型为基本型、B型为智能型,C/D型为改良型,在A/B型的基础上增加三相取样检测功能,同时  ② 201、202三极开关备用电源零线端子(任接一极即可);
 安装在双电源内的断路器保持了原有的过载和短路保护功能。    ③ 301~303常用电源外接状态指示灯信号输出(AC230V   0.5A);
                                    301-信号灯公用零线         302-常用电源信号输出         303-常用电源合闸信号输出
                                ④ 401~403备用电源外接状态指示灯信号输出(AC230V 0.5A);
                                    401-信号灯公用零线         402-备用电源信号输出         403-备用电源合闸信号输出
                                ⑤ 501~503发电机启动控制信号输出端。
                                    当备用电源是自启动发电机组时,用户可通过501、503端子与发电机控制器连接后完成自动启动发电机功能,501~503
                                    内部为一组3A无源继电器干节点,503为继电器公共端,501为继电器常闭点、502为常开点;当常用电源正常时503与
                                    502闭合、503与501断开,若常用电源出现故障且备用电源没电时,503与501闭合,同时503与502断开发出发电机
                                    启动信号,发电机启动成功后开关自动转换到备用电源侧向负载供电,在备用电源供电过程中如果常用电源恢复正常,
                                    则控制器经返回延时后控制开关转换到常用电源,常用断路器闭合后503与501延时3秒后闭合、503与502断开发出停
                                    机信号。
                                ⑥ 601~604消防联动控制端口 ;该接口用于在消防设备报警后远程控制本开关切断电源。
                                    601、602--消防联动控制信号输入端、该接口外部只能接一组常开无源触点(若消防设备送出信号为有源信号时,必
                                    须先通过一个小型继电器转接后再将继电器常开触点接入控制器,否则会烧毁控制器),当外部触点闭合后控制器立即
                                    控制开关转换到分闸位置切断负载电源,同时通过603和604端子返回信号到消防控制中心;
                                    603、604--内部为一组常开继电器干节点,用于消防动作返回信号之用;端子在正常的时候为常开,当有消防信号送
                                    入控制器且开关转换到分闸位置时603和604接通。
                                    注:当消防联动功能启动后自动转换开关将停止工作,若要使开关再正常转换,必须先撤除消防信号再将控制面板上的
                                    自动/手动转换开关转换一次后开关即可恢复正常转换。

                                                     101  201                      101  201
 产品特点  产品采用模块化设计,执行元器件、传动机构、控制电路完全独立更换方便。            102  202                      102  202
 ① 机械联锁装置采用齿轮传动,彻底杜绝了同时合闸的可能性;                       301  401                      301  401
 ② 产品外型小巧,是目前市场上最小的同类型产品;                            302  402                      302  402
 ③ 控制器控制电路布局采用工作电源和采样电源与单片机控制分离,从硬件结构上克服了电磁干扰,       303  403                      303  403
 ④ 产品工作电源电压范围:AC 150-265V ;                                                        501  601
                                                                                   502  602
 ⑤ 产品运行功耗小,最大峰值功耗为4.8W ,仅为其他同类型号产品功耗的20%;
                                                                                   503  603
 ⑥ 产品功能齐全,具备启动发电机、消防联动、合闸延时等功能; .                                                      604
 ⑦ 模块化设计,各部件互换性能好,安装方便;
 ⑧ 可安装多款执行断路器;

                                                   A/C型控制器                        B/D型控制器

 控制面板功能  ① 常用电源指示灯:当常用电源电压正常时,此指示灯亮。
 ② 备用电源指示灯:当备用电源电压正常时,此指示灯亮
 ③ 常用电源闭合指示灯:在开关处于常用电源位置时灯亮;当控制器处于返回延时状态时此指示灯闪烁。
 ④ 备用电源闭合指示灯:在开关处于备用电源位置时灯亮;当控制器处于转换延时状态时此指示灯闪烁。  外形安装尺寸及
              端子接线图
 ⑤ 自动/手动转换方式控制开关:控制开关处于左边位置时为自动转换方式,处于右边则为手动转换方式。          N  UN  R  UR  N  UN=O  0.2
                                                               ON  T1
 ⑥ 转换延时时间设置电位器(常用电源到备用电源转换的延时时间)(A/C型不具备,B/D型具备)当开关处于常用电源闭合位  ON  ON
                                                              T2  0.2  UN=1 R
                                                           自动  手动
     置的状态下,如果常用电源出现故障后而备用电源正常时,控制器开始计时(计时时间由转换延时电位器设定),当计时时  常用电源      备用电源
                                                                       R
                                                    N
     间结束后控制器才控制开关转换到备用电源供电;延时时间设定大一点的话可以避开电网电压瞬间下降引起的开关转换  125mm  113mm  N  R  le:63A
     (例如同一路电网中的大型电机启动时引起的电压暂时降低的情况)
 ⑦返回延时时间调节电位器(备用电源到常用电源转换的延时时间)(A/C型不具备,B/D型具备)当开关处于备用电源闭合位
     置的状态下,如果常用电源恢复正常时,控制器开始计时(计时时间由返回延时电位器设定),当计时时间结束后控制器
                                                                                         121mm
     才控制开关转换到常用电源供电;                                     229mm(193.5mm)
                                                         248mm(212.5mm)
                                                   注:图中括弧内为三极产品尺寸;A、B、C、D型尺寸相同
 ⑥                                                              三极开关备用接零
 10  20 T1
 ①  N  UN  R  UR  N  UN=0  S
 0  30                                                          三极开关常用接零
 ②                                                                            101     201
 ③  ON  ON                                                                    102     202
 ④  ⑦                                                                         301     401
 10  20
 UN=1  R                                                            常用电源                     备用电源
 T2                                                                           302     402
 自动  手动  S  0  30
 ⑤                                                                  常用合闸      303     403    备用合闸
                                                           至发电机远程端口
                                                                              501     601
                                                                              502     602
                                                                              503     603
                                                                                      604
                                                           至消防控制室
