概述

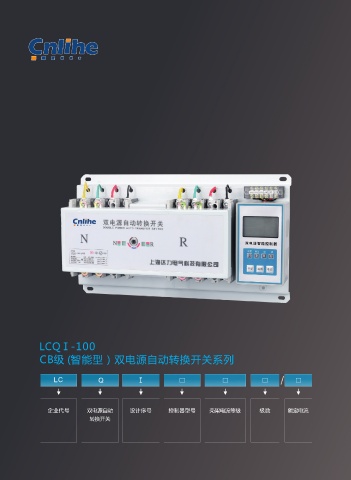

LCQⅠ-100型智能双电源自动转换开关 （以下简称开关），是一种紧急时仍继续供电开关，开关由断路器和智能控制器
组成。
它以最新的微机控制系统为核心，电磁兼容性设计，抗干抗性强，长期连续工作稳定可靠，配以大屏幕背光LCD显示，给用
户形成一个良好的人机对话界面，操作、警示简便及高度智能化，是一种理想的机电一体化新型双电源自动转换开关。
产品符合标准：GB/T14048.11-2008《低压开关设备和控制设备 第6部分；多功能电器第1篇：自动转换开关电器》。
正常工作条件 ◆ 周围空气温度为-5℃～+40℃，24小时的平均值不超过+35℃；
◆ 最高温度+40℃时相对湿度不超过50%，较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化有
可能产生凝露现象；
◆ 安装地点的海拔高度不超过2000m；
◆ 类别为IV类。倾斜度不大于±23°；
◆ 污染等级为3级；
◆ 如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。
外形、安装尺寸
及接线图
1 2 3 4 5 6
63-1250/Ⅰ型(一体式)
产品规格及
参数
LCQⅠ-100 规格 尺寸mm A(长)3P/4P B(宽) C(长)3P/4P D(宽) H(高)3P/4P
LCQⅠ-100型 335/420 210 355/390 190 120/135
CB级 (智能型）双电源自动转换开关系列 LCQⅠ-225型 425/455 215 395/435 195 145/165
LCQⅠ-400型 585/630 320 540/580 295 240/240
LC Q Ⅰ LCQⅠ-630型 665/720 350 620/670 325 260/260
LCQⅠ-800型 725/790 330 690/725 305 280/280
LCQⅠ-1250型 670/800 390 630/760 365 325/325
注：一体式，分体式尺寸相同。
企业代号 双电源自动 设计序号 控制器型号 壳架电流等级 极数 额定电流
转换开关
