概述 LCQⅢ-63S自动转换开关电器是终端型自动转换装置，适用于交流50Hz，额定工作电压至AC400V，额定工作电流至63A
的三相四线(也可用于一相一线)的双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路
的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
符合标准：GB/T 14048.11。

正常工作条件 ◆周围空气温度：a. 周围空气温度上限为+40℃；b.周围空气温度下限为-5℃；c. 周围空气温度24h的平均值不超过+35℃；
◆海拔：安装地点的海拔不超过2000m；
◆大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃
时达90%，对由于温度变化产生的凝露应采取特殊的措施。
◆污染等级：2级。
◆使用类别：AC-33B。
◆电器级别：CB级。

其它 ◆结构、性能和型式：
a.结构：
LCQⅢ-63S 自动转换开关电器是由小型断路器(NB1-63H)单电机操作机构、控制回路等组成，所有的元器件安装在同一块
底板上。
b.性能：
LCQⅢ-63S 自动控制器对两路电源(分别称为常用电源和备用电源)的相电压(自动控制器电源)同时检测，当常用电源出现异
常，即小型断路器的A相发生失压或缺相时，自动控制器指令装置换到备用电源供电；当常用电源恢复正常后，自动控制器
指令装置返回到常用电源供电。不允许两路电源同时异常。具有可靠的电气联锁，保证断路器因负载过载故障脱扣后，不会
因控制电源异常而转换至另一路。该自动转换开关电器的总操作次数为6000次。
c.型式：
LCQⅢ-63S 自动转换开关电器根据执行断路器脱扣型式，可分为C型（照明保护用）和D型（动力保护型）两种型式。

◆产品主要规格及执行断路器选用表
瞬时脱扣 断路器额定 断路器额定 控制回路
产品型号 执行断路器 极数
器型式 电流(A) 工作电压(V) 工作电压(V)

C型：照明保护用
NB1-63H 三极 (普通照明) 1, 2, 3, 4,
6, 10, 16,
LCQⅢ-63S C65-63 脱扣电流范围：5ln-10ln AC400 AC230
20, 25, 32,
C45-63 四极 D型：动力保护用 40, 50, 63
脱扣电流范围：10ln-14ln

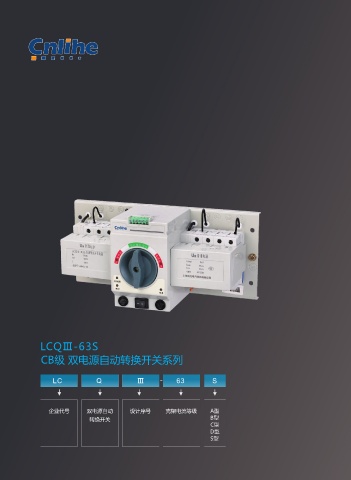

LCQⅢ-63S

CB级 双电源自动转换开关系列

LC Q Ⅲ 63 S

企业代号 双电源自动 设计序号 壳架电流等级 A型
转换开关 B型
C型
D型
S型
