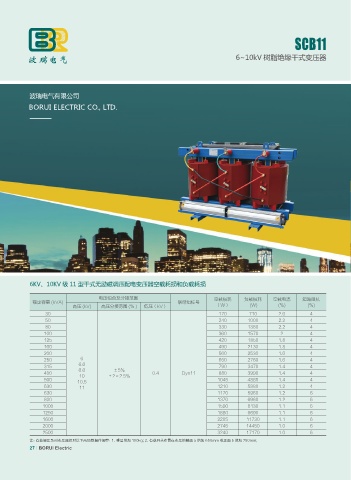

Page 40 - 波瑞电气有限公司

SCB11

6~10kV 树脂绝缘干式变压器

BORUI ELECTRIC CO., LTD.

6KV、10KV 级 11 型干式无励磁调压配电变压器空载耗损和负载耗损

电压组合及分接范围 空载损耗 负载损耗 空载电流 短路阻抗
额定容量 (kVA) 联结组标号
高压 (kV) 高压分接范围 (％ ) 低压（kV） （W） (W) (%) (%)
30 170 710 2.6 4
50 240 1000 2.2 4
80 330 1380 2.2 4
100 360 1570 2 4
125 420 1850 1.8 4
160 490 2130 1.8 4
200 560 2530 1.6 4
250 6 650 2760 1.6 4
6.6
315 790 3470 1.4 4
6.6 ±5%
400 10 ±2×2.5% 0.4 Dyn11 880 3990 1.4 4
500 1045 4880 1.4 4
10.5
630 11 1210 5880 1.2 4
630 1170 5960 1.2 6
800 1370 6960 1.2 6
1000 1590 8130 1.1 6
1250 1880 9690 1.1 6
1600 2205 11730 1.1 6
2000 2745 14450 1.0 6
2500 3240 17170 1.0 6
注：有载调压系列变压器仅对以下两项数据作调整：1、重量增加 100kg; 2、有载开关布置在变压的侧面 a 增加 650mm 或正面 b 增加 750mm;
27 BORUI Electric
