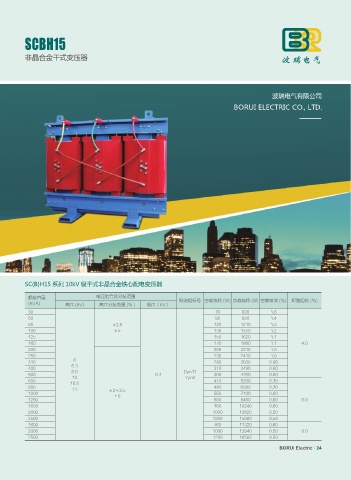

SCBH15
非晶合金干式变压器
BORUI ELECTRIC CO., LTD.
SC(B)H15 系列 10kV 级干式非晶合金铁心配电变压器
额定容量 电压组合及分接范围 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
(kVA) 高压 (kV) 高压分接范围 (％ ) 低压（kV）
30 70 620 1.6
50 90 880 1.4
80 ±2.5 120 1210 1.3
100 ±5 130 1370 1.2
125 150 1620 1.1
160 170 1860 1.1 4.0
200 200 2210 1.0
250 230 2410 1.0
315 6 280 3030 0.90
400 6.3 310 3490 0.80
6.6 Dyn11
500 0.4 360 4260 0.80
10 Yyn0
630 10.5 410 5200 0.70
800 11 ±2×2.5 480 6080 0.70
1000 550 7100 0.60
±5
1250 650 8460 0.60 6.0
1600 760 10240 0.60
2000 1000 12620 0.50
2500 1200 15000 0.50
1600 760 11320 0.60
2000 1000 13940 0.50 8.0
2500 1200 16500 0.50
