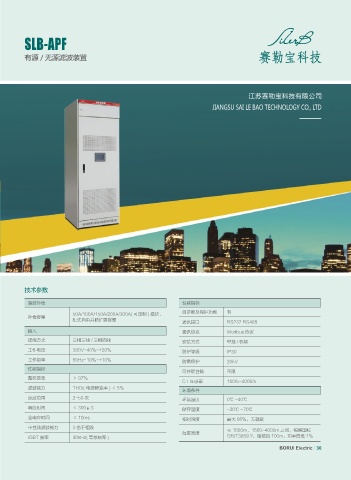

SLB-APF

有源 / 无源滤波装置

技术参数

谐波补偿 性能指标
自诊断及保护功能 有
50A/100A/150A/200A/300A( 可定制 ) 模块、
补偿容量
柜式自由并联扩展容量
通讯接口 RS232 RS485
输入 通讯协议 Modbus 协议
接线方式 三相三线 / 三相四线 安装方式 壁挂 / 机架

工作电压 380V-40%~+20% 防护等级 IP30
工作频率 50Hz-10%~+10% 防雷保护 20kV
性能指标
可并联台数 不限
整机效率 ＞ 97%
CT 互感器 100/5~4000/5
滤波能力 THDi( 电漉畸变率 ) ＜ 5%
环境条件
滤波范围 2~50 次 环境温度 0℃ ~40℃
响应时间 ＜ 300μS 储存温度 -20℃ ~70℃
全响应时间 ＜ 10ms 相对湿度 最大 95%，无凝露
中性线滤波能力 3 倍于相线 ≤ 1500m，1500~4000m 之间，根据国标
海拔高度
IGBT 频率 30kHz( 等效频率 ) GB/T3859.2，每增加 100m，功率降低 1%
