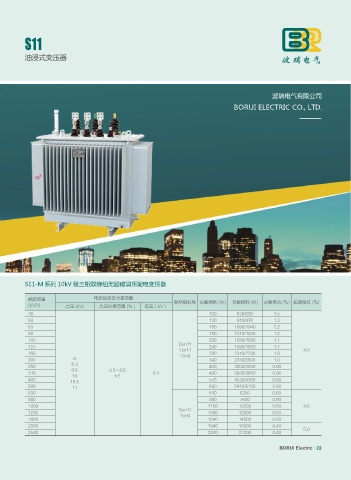

Page 35 - 波瑞电气有限公司
P. 35
S11
油浸式变压器
BORUI ELECTRIC CO., LTD.
S11-M 系列 10kV 级三相双绕组无励磁调压配电变压器
额定容量 电压组合及分接范围 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
(kVA) 高压 (kV) 高压分接范围 (％ ) 低压（kV）
30 100 630/600 1.5
50 130 910/870 1.3
63 150 1090/1040 1.2
80 180 1310/1250 1.2
100 200 1580/1500 1.1
Dyn11
125 240 1890/1800 1.1
Yzn11 4.0
160 Yyn0 280 2310/2200 1.0
200 6 340 2730/2600 1.0
6.3
250 400 3200/3050 0.90
6.6 ±2×2.5
315 0.4 480 3830/3650 0.90
10 ±5
400 570 4520/4300 0.80
10.5
500 11 680 5410/5150 0.80
630 810 6200 0.60
800 980 7500 0.60
1000 1150 10300 0.60 4.5
Dyn11
1250 1360 12000 0.50
Yyn0
1600 1640 14500 0.50
2000 1940 18300 0.40
5.0
2500 2290 21200 0.40
BORUI Electric 22
