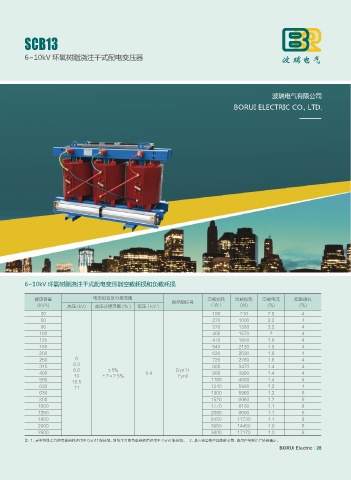

Page 41 - 波瑞电气有限公司
P. 41
SCB13
6~10kV 环氧树脂浇注干式配电变压器
BORUI ELECTRIC CO., LTD.
6~10kV 环氧树脂浇注干式配电变压器空载耗损和负载耗损
额定容量 电压组合及分接范围 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 (kV) 高压分接范围 (％ ) 低压（kV） （W） (W) (%) (%)
30 190 710 2.6 4
50 270 1000 2.2 4
80 370 1380 2.2 4
100 400 1570 2 4
125 470 1850 1.8 4
160 540 2130 1.8 4
200 620 2530 1.6 4
250 6 720 2760 1.6 4
6.3
315 880 3470 1.4 4
6.6 ±5% Dyn11
400 10 ±2×2.5% 0.4 Yyn0 980 3990 1.4 4
500 1160 4880 1.4 4
10.5
630 11 1340 5880 1.2 4
630 1300 5960 1.2 6
800 1520 6960 1.2 6
1000 1770 8130 1.1 6
1250 2090 9690 1.1 6
1600 2450 11730 1.1 6
2000 3050 14450 1.0 6
2500 3600 17170 1.0 6
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
BORUI Electric 28
