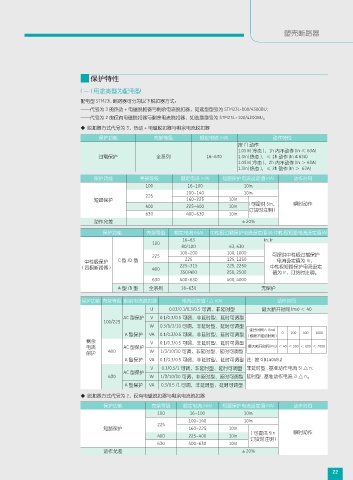

塑壳断路器

保护特性
( 一 ) 用途类型为配电型

配电型 STM23L 断路器可分为以下脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器与剩余电流脱扣器，如选型型号为 STM23L-100/4300BU;
——代号为 2 的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为 STM23L~100/4200BU。
◆ 脱扣器方式代号为 3，热动 + 电磁脱扣器与剩余电流脱扣器
保护功能 壳架等级 额定电流 In(A) 动作特性
2
按 I t 动作
1.05In( 冷态 )，1h 内不动作 (In ≤ 63A)
过载保护 全系列 16~630 1.3In( 热态 )，≤ 1h 动作 (In ≤ 63A)
1.05In( 冷态 )，2h 内不动作 (In ＞ 63A)
1.3In( 热态 )，≤ 2h 动作 (In ＞ 63A)
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
100 16~100 10In
100~140 10In
225
短路保护 160~225 10In
400 225~400 10In ( 可提供 5In， 瞬时动作
订货时注明 )
630 400~630 10In
动作允差 ±20%
保护功能 壳架等级 额定电流 In(A) 中性极过载保护电流设定值(A),中性极短路电流设定值(A)
16~63 In, Ir
100
80/100 63, 630
100~200 100, 1000
225 可提供中性极过载保护
中性极保护 C 型 /D 型 225 125, 1250 电流设定值为 In，
( 四极断路器 ) 400 225~315 225, 2250 中性极短路保护电流设定
350/400 250, 2500 值为 Ir，订货时注明。
630 400~630 400, 4000
A 型 /B 型 全系列 16~630 无保护

保护功能 壳架等级 剩余电流脱扣器 电流设定值 I △ n(A) 动作时间
U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) ＜ 40
AC 型保护 V 0.1/0.3/0.5 可调，非延时型、延时可调型
100/225
W 0.3/1/3/10 可调，非延时型、延时可调型
延长时间△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型 ( 极限不驱动时间 ) 0 200 400 1000
剩余 V 0.1/0.3/0.5 可调，非延时型、延时可调型
电流 AC 型保护 最大断开时间 (ms) ＜ 40 ＜ 300 ＜ 600 ＜ 2000
保护 400 W 1/3/10/30 可调，非延时型、延时可调型
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型 注 : 按 GB14048.2
V 0.3/0.5/1 可调，非延时型、延时可调型 非延时型 , 基准动作电流 5I △ n;
AC 型保护
630 W 1/3/10/30 可调，非延时型、延时可调型 延时型 , 基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5 /1 可调，非延时型、延时可调型

◆ 脱扣器方式代号为 2，仅有电磁脱扣器与剩余电流脱扣器
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
100 16~100 10In
100~140 10In
225
短路保护 160~225 10In
( 可提供 5In
400 225~400 10In 订货时注明 ) 瞬时动作
630 400~630 10In
动作允差 ±20%
