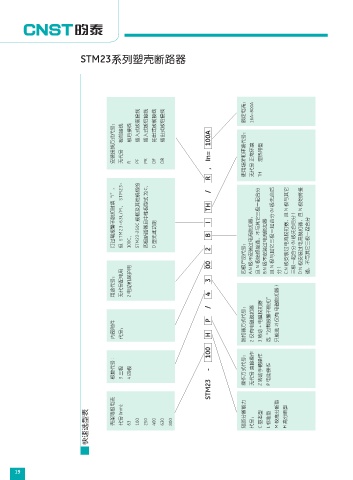

STM23系列塑壳断路器
安装接线方式代号： 无代号 板前接线 板后接线 R 插入式板前接线 PF 插入式板后接线 PR 抽出式板前接线 DF 插出式板后接线 DR 额定电流： 使用场所和环境代号： 16A~800A 无代号 正常环境 TH 湿热带型
订过载报警不脱扣时填“I”， 但 STM23-63L/M、 STM23- 100C、 规格及其他规格的 STM23-250C 四极断路器且中性极型式 为C、 型无此功能 D A:N 极不安装过电流脱扣器， 极始终接通，不与其它三极一起合分 极不安装过电流脱扣器 极先合后 (N 极与其它三极一起合分 极与其它 N 极安装过电流脱扣器，且 ) (N 极先合后分 极始终接 N 极安装过电流脱扣器，且 通，不与其它三极一起合分
用途代号： 无代号配电用 2 电动机保护用 STM23 - 100 H P / 4 3 00 2 B I TH / R , In= 100A 四极产品代号： N 且 B:N N 且 ) ) 分 C:N 三极一起合分 D:N
内部附件 代号： 脱扣器方式代号： 仅有电磁脱扣器 2 电磁脱扣器 热动 + 3 选“过载报警不脱扣” 只能选 2( 仅有 电磁脱扣器
:
极数代号 三极 3 四极 4 操作方式代号： 无代号 直接操作 Z 转动手柄操作 P 电动操作
快速选型表 壳架等级电流 (Inm): 代号 63 100 250 400 630 800 短路分断能力 代号： 基本型 C 标准型 L 较高分断型 M 高分断型 H
19
