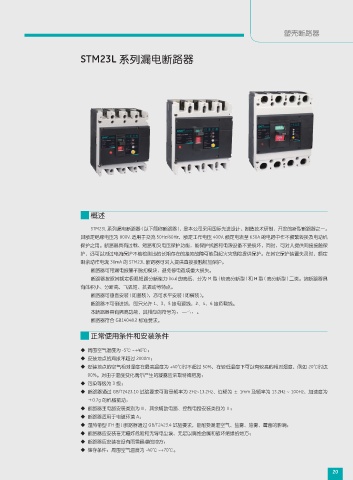

塑壳断路器
STM23L 系列漏电断路器
概述
STM23L 系列漏电断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。
其额定绝缘电压为 800V, 适用于交流 50Hz/60Hz，额定工作电压 400V, 额定电流至 630A 的电路中作不频繁转换及电动机
保护之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时，可对人提供间接接触保
护，还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。在其它保护装置失灵时，额定
剩余动作电流 30mA 的 STM23L 断路器可对人提供直接接触附加保护。
断路器可带漏电报警不脱扣模块，避免停电造成重大损失。
断路器按照其额定极限短路分断能力 (Icu) 的高低，分为 M 型 ( 较高分断型 ) 和 H 型 ( 高分断型 ) 二类。该断路器具
有体积小、分断高，飞弧短、抗振动等特点。
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
本断路器具有隔离功能，其相应的符号为： 。
断路器符合 GB14048.2 标准要求。
正常使用条件和安装条件
◆ 周围空气温度为 -5℃ ~+40℃；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达
90%。对由于温度变化偶尔产生的凝露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ± 1mm 及频率为 13.2Hz ~ 100Hz、加速度为
±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃ ~+70℃。
