P. 23

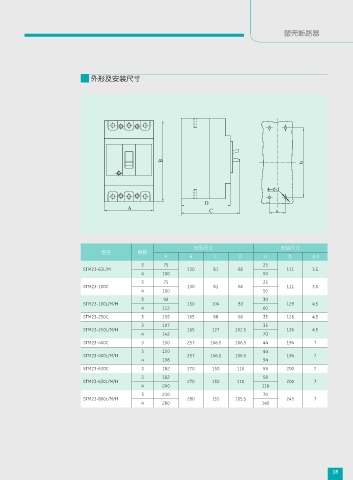

塑壳断路器
外形及安装尺寸
外形尺寸 安装尺寸
型号 极数
A B C D a b φd
3 75 25
STM23-63L/M 130 81 60 111 3.5
4 100 50
3 75 25
STM23-100C 130 81 60 111 3.5
4 100 50
3 92 30
STM23-100L/M/H 150 104 83 129 4.5
4 122 60
STM23-250C 3 105 165 88 60 35 126 4.5
3 107 35
STM23-250L/M/H 165 127 102.5 126 4.5
4 142 70
STM23-400C 3 150 257 146.5 106.5 44 194 7
3 150 44
STM23-400L/M/H 257 146.5 106.5 194 7
4 198 94
STM23-630C 3 182 270 150 110 58 200 7
3 182 58
STM23-630L/M/H 270 150 110 200 7
4 240 116
3 210 70
STM23-800L/M/H 280 155 115.5 243 7
4 280 140
18
