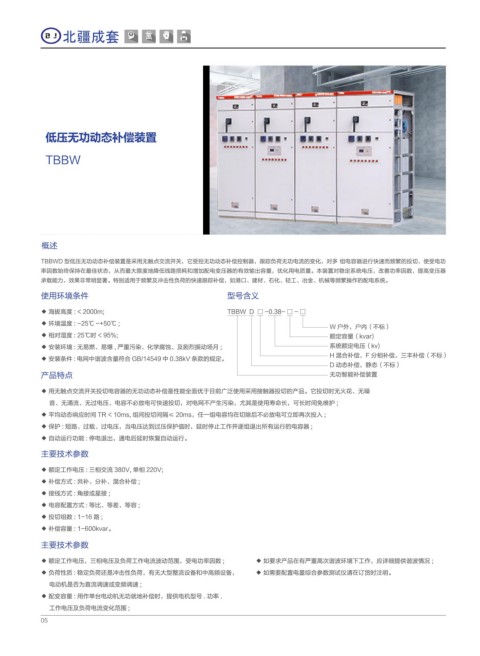

低压无功动态补偿装置

TBBW

概述
TBBWD 型低压无功动态补偿装置是采用无触点交流开关，它受控无功动态补偿控制器，跟踪负荷无功电流的变化，对多 组电容器进行快速而频繁的投切，使受电功
率因数始终保持在最佳状态，从而最大限度地降低线路损耗和增加配电变压器的有效输出容量，优化用电质量。本装置对稳定系统电压，改善功率因数，提高变压器
承载能力，效果非常明显著。特别适用于频繁及冲击性负荷的快速跟踪补偿，如港口、建材、石化、轻工、冶金、机械等频繁操作的配电系统。
使用环境条件 型号含义
◆ 海拔高度 : < 2000m; TBBW D □ -0.38- □ - □
◆ 环境温度 : -25℃ ~+50℃ ;
W 户外，户内（不标）
◆ 相对湿度 : 25℃时 < 95%; 额定容量（kvar)
◆ 安装环境 : 无易燃、易爆 , 严重污染、化学腐蚀、及剧烈振动场月 ; 系统额定电压（kv)
H 混合补偿，F 分相补偿，三丰补偿（不标）
◆ 安装条件 : 电网中谐波含量符合 GB/14549 中 0.38kV 条款的规定。
D 动态补偿，静态（不标）
产品特点 无功智能补偿装置

◆ 用无触点交流开关投切电容器的无功动态补偿是性能全面优于目前广泛使用采用接触器投切的产品。它投切时无火花、无噪
音、无涌流、无过电压、电容不必放电可快速投切，对电网不产生污染，尤其是使用寿命长，可长时间免维护 ;
◆ 平均动态响应时间 TR < 10ms, 组间投切间隔≤ 20ms，任一组电容均在切除后不必放电可立即再次投入 ;
◆ 保护 : 短路、过载、过电压，当电压达到过压保护值时，延时停止工作并逐组退出所有运行的电容器 ;
◆ 自动运行功能 : 停电退出，通电后延时恢复自动运行。

主要技术参数
◆ 额定工作电压 : 三相交流 380V, 单相 220V;
◆ 补偿方式 : 共补、分补、混合补偿 ;
◆ 接线方式 : 角接或星接 ;
◆ 电容配置方式 : 等比、等差、等容 ;
◆ 投切组数 : 1-16 路 ;
◆ 补偿容量 : 1-600kvar。
主要技术参数

◆ 额定工作电压，三相电压及负荷工作电流波动范围，受电功率因数 ; ◆ 如要求产品在有严重高次谐波环境下工作，应详细提供谐波情况 ;
◆ 负荷性质 : 稳定负荷还是冲击性负荷，有无大型整流设备和中高频设备， ◆ 如需要配置电量综合参数测试仪请在订货时注明。
电动机是否为直流调速或变频调速 ;
◆ 配变容量 : 用作单台电动机无功就地补偿时，提供电机型号 . 功率 .
工作电压及负荷电流变化范围 ;
