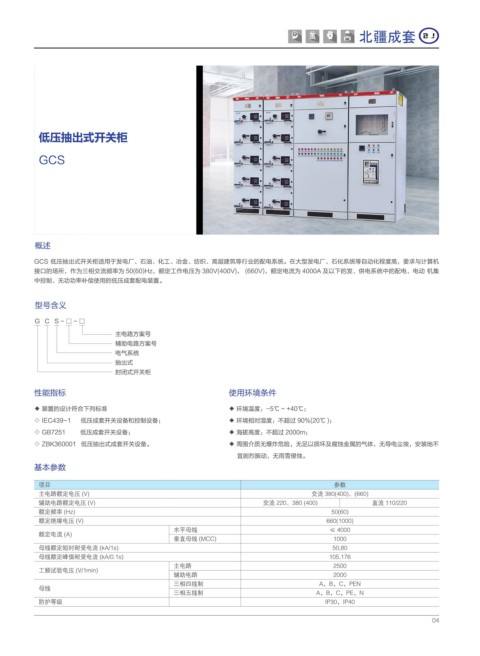

低压抽出式开关柜

GCS

概述
GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机
接口的场所，作为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V)， (660V)，额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集
中控制、无功功率补偿使用的低压成套配电装置。

型号含义

G C S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标 使用环境条件

◆ 装置的设计符合下列标准 ◆ 环境温度：-5℃ ~ +40℃；
◇ IEC439-1 低压成套开关设备和控制设备； ◆ 环境相对湿度：不超过 90%(20℃ )；
◇ GB7251 低压成套开关设备； ◆ 海拔高度：不超过 2000m；
◇ ZBK360001 低压抽出式成套开关设备。 ◆ 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不
宜剧烈振动，无雨雪侵蚀。
基本参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380 (400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 2000
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

04
