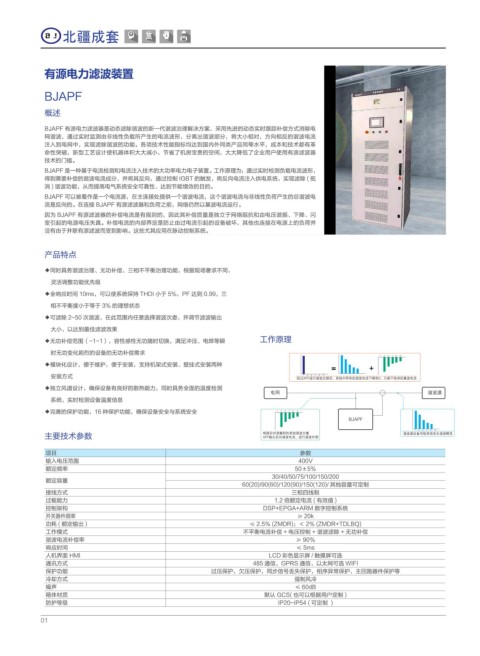

有源电力滤波装置

BJAPF

概述

BJAPF 有源电力滤波器是动态滤除谐波的新一代谐波治理解决方案，采用先进的动态实时跟踪补偿方式消除电
网谐波，通过实时监测由非线性负载所产生的电流波形，分离出谐波部分，将大小相对，方向相反的谐波电流
注入到电网中，实现滤除谐波的功能。各项技术性能指标均达到国内外同类产品同等水平，成本和技术都有革
命性突破，新型工艺设计使机器体积大大减小，节省了机房宝贵的空间，大大降低了企业用户使用有源滤波器
技术的门槛。
BJAPF 是一种基于电流检测和电流注入技术的大功率电力电子装置。工作原理为：通过实时检测负载电流波形，
得到需要补偿的谐波电流成分，并将其反向，通过控制 IGBT 的触发，将反向电流注入供电系统，实现滤除 ( 抵
消 ) 谐波功能，从而提高电气系统安全可靠性、达到节能增效的目的。
BJAPF 可以被看作是一个电流源，在主连接处提供一个谐波电流，这个谐波电流与非线性负荷产生的总谐波电
流是反向的。在连接 BJAPF 有源滤波器和负荷之前，网络仍然以基波电流运行。
因为 BJAPF 有源滤波器的补偿电流是有规则的，因此其补偿质量是独立于网络阻抗和由电压谐振、下降、闪
变引起的电源电压失真。补偿电流的内部界定是防止由过电流引起的设备破坏，其他也连接在电源上的负荷并
没有由于并联有源滤波而受到影响。这些尤其应用在脉动控制系统。

产品特点

◆同时具务谐波治理、无功补偿、三相不平衡治理功能，根据现场奢求不同，
灵活调整功能优先级
◆全响应时间 10ms，可以使系统保持 THDI 小于 5%，PF 达到 0.99，三
相不平衡度小于等于 3% 的理想状态
◆可滤除 2~50 次谐波，在此范围内任意选择谐波次娄，并调节滤波输出
大小，以达到最佳滤波效果
◆无功补偿范围（-1~1），容性感性无功随时切换，满足冲压、电焊等瞬 工作原理
时无功变化剧烈的设备的无功补偿需求
1 3 6 7 8 11
◆模块化设计，便于维护，便于安装，支持机架式安装、壁挂式安装两种
安装方式 经过APF进行谐波治理后，系统中所有的谐波电流下降到0，只剩下纯净的基波电流
7
8
1
3
6
11
◆独立风道设计，确保设备有良好的散热能力，同时具务全面的温度检测
电网 谐波源
系统，实时检测设备温度信息
◆完善的保护功能，16 种保护功能，确保设备安全与系统安全 1 3 6 7 8 11
BJAPF
1 3 6 7 8 11
主要技术参数 根据实时测量到的系统谐波分量 谐波源设备导致系统发生谐波畸变
APF输出反向谐波电流，进行谐波补偿
项目 参数
输入电压范围 400V
额定频率 50±5％
30/40/50/75/100/150/200
额定容量
60(20)/90(60)/120(90)/150(120)/ 其他容量可定制
接线方式 三相四线制
过载能力 1.2 倍额定电流 ( 有效值 )
控制架构 DSP+EPGA+ARM 数字控制系统
开关器件频率 ≥ 20k
功耗 ( 额定输出 ) ≤ 2.5％ (ZMDR)；＜ 2％ (ZMDR+TDLBQ)
工作模式 不平衡电流补偿 + 电压控制 + 谐波滤除 + 无功补偿
谐波电流补偿率 ≥ 90％
响应时间 ≤ 5ms
人机界面 HMI LCD 彩色显示屏 / 触摸屏可选
通讯方式 485 通信、GPRS 通信、以太网可选 WIFI
保护功能 过压保护，欠压保护，同步信号丢失保护，相序异常保护，主回路器件保护等
冷却方式 强制风冷
噪声 ≤ 60dB
箱体材质 默认 GCS( 也可以根据用户定制 )
防护等级 IP20~IP54 ( 可定制 )
