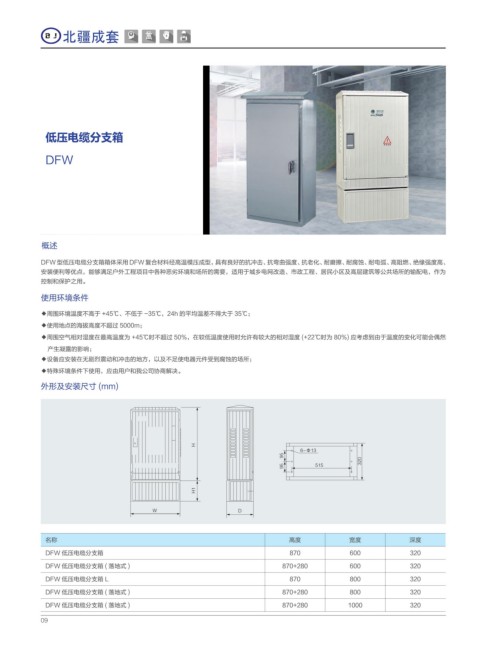

低压电缆分支箱

DFW

概述

DFW 型低压电缆分支箱箱体采用 DFW 复合材料经高温模压成型，具有良好的抗冲击、抗弯曲强度、抗老化、耐磨擦、耐腐蚀、耐电弧、高阻燃、绝缘强度高、
安装便利等优点，能够满足户外工程项目中各种恶劣环境和场所的需要，适用于城乡电网改造、市政工程、居民小区及高层建筑等公共场所的输配电，作为
控制和保护之用。
使用环境条件

◆周围环境温度不高于 +45℃、不低于 -35℃，24h 的平均温差不得大于 35℃；
◆使用地点的海拔高度不超过 5000m；
◆周围空气相对湿度在最高温度为 +45℃时不超过 50%，在较低温度使用时允许有较大的相对湿度 (+22℃时为 80%) 应考虑到由于温度的变化可能会偶然
产生凝露的影响；
◆设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；
◆特殊环境条件下使用，应由用户和我公司协商解决。
外形及安装尺寸 (mm)

)
œ

)

8 %

名称 高度 宽度 深度
DFW 低压电缆分支箱 870 600 320
DFW 低压电缆分支箱 ( 落地式 ) 870+280 600 320
DFW 低压电缆分支箱 L 870 800 320

DFW 低压电缆分支箱 ( 落地式 ) 870+280 800 320
DFW 低压电缆分支箱 ( 落地式 ) 870+280 1000 320
