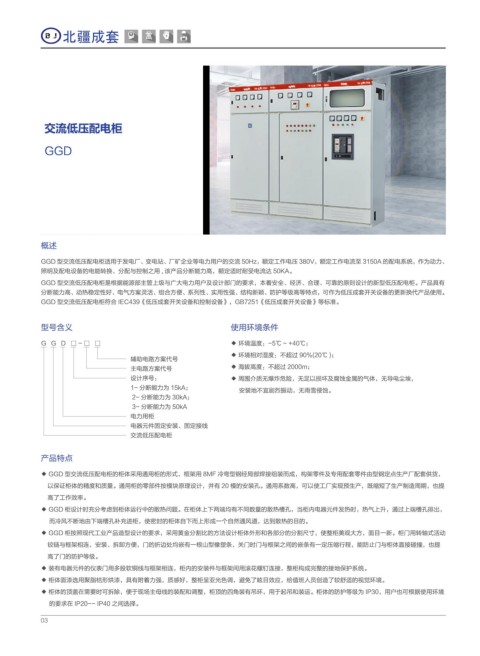

交流低压配电柜

GGD

概述
GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配电系统，作为动力、
照明及配电设备的电能转换、分配与控制之用 , 该产品分断能力高，额定适时耐受电流达 50KA。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有
分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

型号含义 使用环境条件
G G D □ - □ □ ◆ 环境温度：-5℃ ~ +40℃；
◆ 环境相对湿度：不超过 90%(20℃ )；
辅助电路方案代号
主电路方案代号 ◆ 海拔高度：不超过 2000m；
设计序号： ◆ 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，
1- 分断能力为 15kA； 安装地不宜剧烈振动，无雨雪侵蚀。
2- 分断能力为 30kA；
3- 分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

产品特点

◆ GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，
以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提
高了工作效率。
◆ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，
而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
◆ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。柜门用转轴式活动
铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提
高了门的防护等级。
◆ 装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
◆ 柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
◆ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为 IP30，用户也可根据使用环境
的要求在 IP20-- IP40 之间选择。
