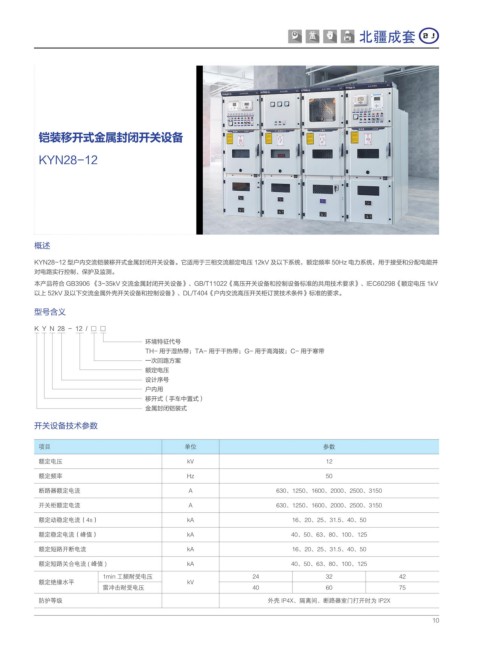

           铠装移开式金属封闭开关设备


           KYN28-12












          概述

          KYN28-12 型户内交流铠装移开式金属封闭开关设备。它适用于三相交流额定电压 12kV 及以下系统,额定频率 50Hz 电力系统,用于接受和分配电能并
          对电路实行控制、保护及监测。
          本产品符合 GB3906 《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压 1kV
          以上 52kV 及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订赏技术条件》标准的要求。
          型号含义

          K  Y  N  28  -  12  /  □  □
                                     环境特征代号
                                     TH- 用于湿热带;TA- 用于干热带;G- 用于高海拔;C- 用于寒带
                                     一次回路方案
                                     额定电压
                                     设计序号
                                     户内用
                                     移开式(手车中置式)
                                     金属封闭铠装式
          开关设备技术参数


           项目                                  单位                                 参数
           额定电压                                 kV                                 12
           额定频率                                 Hz                                 50

           断路器额定电流                              A                      630、1250、1600、2000、2500、3150
           开关柜额定电流                              A                      630、1250、1600、2000、2500、3150
           额定动稳定电流(4s)                          kA                        16、20、25、31.5、40、50

           额定稳定电流(峰值)                           kA                        40、50、63、80、100、125
           额定短路开断电流                             kA                        16、20、25、31.5、40、50
           额定短路关合电流 ( 峰值 )                      kA                        40、50、63、80、100、125
                           1min 工频耐受电压                           24                32                42
           额定绝缘水平                               kV
                           雷冲击耐受电压                               40                60                75
           防护等级                                                     外壳 IP4X、隔离间、断路器室门打开时为 IP2X
