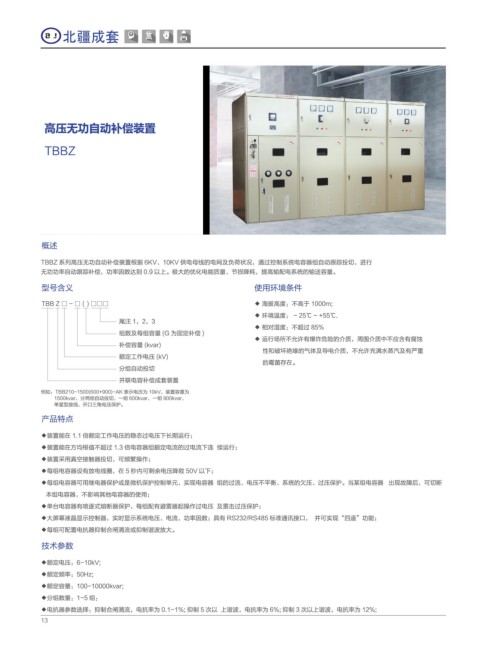

高压无功自动补偿装置

TBBZ

概述

TBBZ 系列高压无功自动补偿装置根据 6KV、10KV 供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行
无功功率自动跟踪补偿，功率因数达到 0.9 以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。
型号含义 使用环境条件

TBB Z □ - □ ( ) □□□ ◆ 海拔高度：不高于 1000m;
◆ 环境温度： - 25℃ ~ +55℃．
尾注 1，2，3
◆ 相对湿度：不超过 85%
组数及每组容量 (G 为固定补偿 )
◆ 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀
补偿容量 (kvar)
性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重
额定工作电压 (kV)
的霉菌存在。
分组自动投切
并联电容补偿成套装置
例如：TBB210-1500(600+900)-AK 表示电压为 10kV，装置容量为
1500kvar，分两组自动投切，一组 600kvar，一组 900kvar，
单星型接线，开口三角电压保护。
产品特点

◆装置能在 1.1 倍额定工作电压的稳态过电压下长期运行；
◆装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连 续运行；
◆装置采用真空接触器投切，可频繁操作；
◆每组电容器设有放电线圈，在 5 秒内可剩余电压降致 50V 以下；
◆每组电容器可用继电器保护或是微机保护控制单元，实现电容器 组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器 出现故障后，可切断
本组电容器，不影响其他电容器的使用；
◆单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压 及雷击过压保护；
◆大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有 RS232/RS485 标准通讯接口， 并可实现“四遥”功能；
◆每组可配置电抗器抑制合闸涌流或抑制谐波放大。
技术参数

◆额定电压：6-10kV;
◆额定频率：50Hz;
◆额定容量：100-10000kvar;
◆分组数量：1-5 组：
◆电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1%; 抑制 5 次以 上谐波，电抗率为 6%; 抑制 3 次以上谐波，电抗率为 12%;
