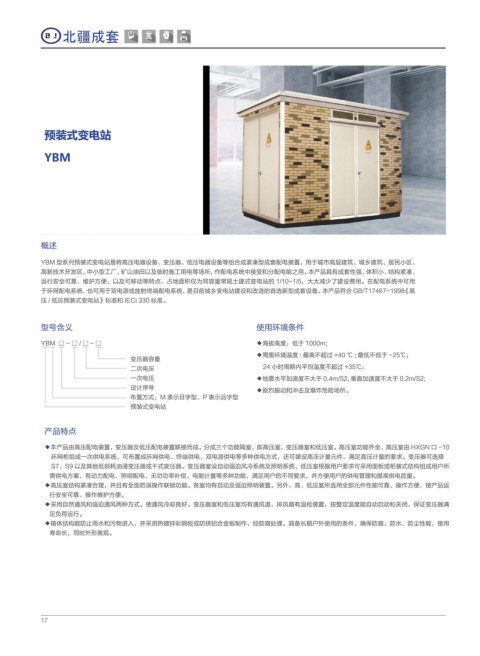

预装式变电站

YBM

概述

YBM 型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、
高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。本产品具有成套性强、体积小、结构紧凑、
运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站的 1/10~1/5，大大减少了建设费用。在配电系统中可用
于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的首选新型成套设备。本产品符合 GB/T17467-1998《高
压 / 低压预装式变电站》标准和 IECI 330 标准。

型号含义 使用环境条件
YBM □ - □ / □ - □ ◆海拔高度：低于 1000m;
◆周围环境温度 : 最高不超过 +40 ℃ ; 最低不低于 -25℃；
变压器容量
二次电压 24 小时周期内平均温度不超过 +35℃；
一次电压 ◆地震水平加速度不大于 0.4m/S2, 垂直加速度不大于 0.2m/S2;
设计序号 ◆剧烈振动和冲击及爆炸危险场所。
布置方式：M 表示目字型、P 表示品字型
预装式变电站

产品特点

◆本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由 HXGN 口 -10
环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择
S7、S9 以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所
需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
◆高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运
行安全可靠、操作维护方便。
◆采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满
足负荷运行。
◆箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用
寿命长，同时外形美观。

17
