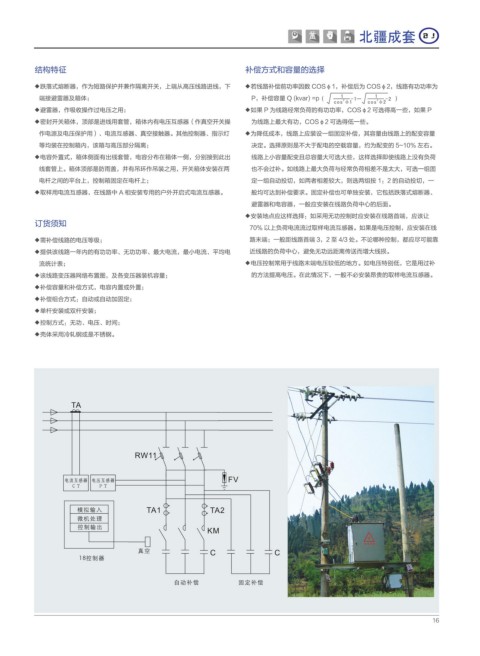

结构特征 补偿方式和容量的选择

◆跌落式熔断器，作为短路保护并兼作隔离开关，上端从高压线路进线，下 ◆若线路补偿前功率因数 COSφ1，补偿后为 COSφ2，线路有功功率为
端接避雷器及箱体； P，补偿容量 Q (kvar) =p
◆避雷器，作吸收操作过电压之用； ◆如果 P 为线路经常负荷的有功功率，COSφ2 可选得高一些，如果 P
◆密封开关箱体，顶部是进线用套管，箱体内有电压互感器（作真空开关操 为线路上最大有功，COSφ2 可选得低一些。
作电源及电压保护用）、电流互感器、真空接触器。其他控制器、指示灯 ◆为降低成本，线路上应装设一组固定补偿，其容量由线路上的配变容量
等均装在控制箱内，该箱与高压部分隔离； 决定。选择原则是不大于配电的空载容量，约为配变的 5~10% 左右。
◆电容外置式，箱体侧面有出线套管，电容分布在箱体一侧，分别接到此出 线路上小容量配变且总容量大可选大些，这样选择即使线路上没有负荷
线套管上。箱体顶部是防雨盖，并有吊环作吊装之用，开关箱体安装在两 也不会过补。如线路上最大负荷与经常负荷相差不是太大，可选一组固
电杆之间的平台上，控制箱固定在电杆上； 定一组自动投切，如两者相差较大，则选两组按 1：2 的自动投切，一
◆取样用电流互感器，在线路中 A 相安装专用的户外开启式电流互感器。 般均可达到补偿要求。固定补偿也可单独安装，它包括跌落式熔断器、
避雷器和电容器，一般应安装在线路负荷中心的后面。
◆安装地点应这样选择：如采用无功控制时应安装在线路首端，应该让
订货须知
70% 以上负荷电流流过取样电流互感器。如果是电压控制，应安装在线
◆需补偿线路的电压等级； 路末端；一般距线路首端 3，2 至 4/3 处。不论哪种控制，都应尽可能靠
◆提供该线路一年内的有功功率、无功功率、最大电流，最小电流、平均电 近线路的负荷中心，避免无功远距离传送而增大线损。
流统计表； ◆电压控制常用于线路末端电压较低的地方。如电压特别低，它是用过补
◆该线路变压器网络布置图，及各变压器装机容量； 的方法提高电压。在此情况下，一般不必安装昂贵的取样电流互感器。
◆补偿容量和补偿方式，电容内置或外置；
◆补偿组合方式：自动或自动加固定；
◆单杆安装或双杆安装；
◆控制方式：无功、电压、时间；
◆壳体采用冷轧钢或是不锈钢。
