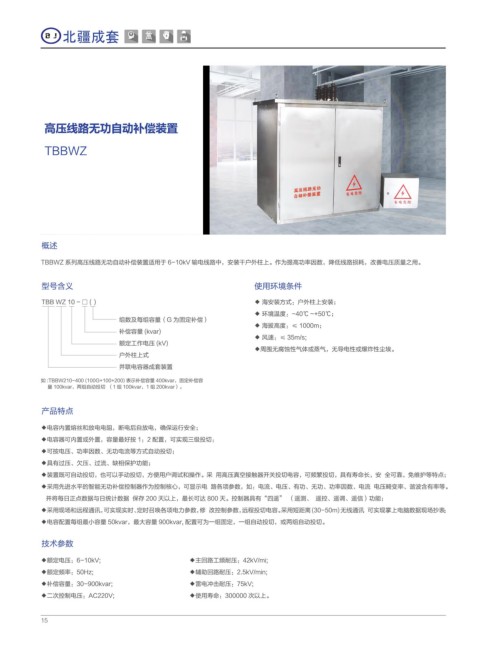

高压线路无功自动补偿装置
TBBWZ
概述
TBBWZ 系列高压线路无功自动补偿装置适用于 6-10kV 输电线路中，安装干户外柱上。作为提高功率因数，降低线路损耗，改善电压质量之用。
型号含义 使用环境条件
TBB WZ 10 - □ ( ) ◆ 海安装方式：户外柱上安装；
◆ 环境温度：-40℃ ~+50℃；
组数及每组容量（G 为固定补偿）
◆ 海拔高度：≤ 1000m；
补偿容量 (kvar)
◆ 风速：≤ 35m/s;
额定工作电压 (kV)
◆周围无腐蚀性气体或蒸气，无导电性或爆炸性尘埃。
户外柱上式
并联电容器成套装置
如 :TBBW210-400 (100G+100+200) 表示补偿容量 400kvar，固定补偿容
量 100kvar，两组自动投切 （1 组 100kvar，1 组 200kvar）。
产品特点
◆电容内置熔丝和放电电阻，断电后自放电，确保运行安全；
◆电容器可内置或外置，容量最好按 1：2 配置，可实现三级投切：
◆可按电压、功率因数、无功电流等方式自动投切；
◆具有过压、欠压、过流、缺相保护功能；
◆装置既可自动投切，也可以手动投切，方便用户调试和操作。采 用高压真空接触器开关投切电容，可频繁投切，具有寿命长，安 全可靠，免维护等特点；
◆采用先进水平的智能无功补偿控制器作为控制核心，可显示电 路各项参数，如：电流、电压、有功、无功、功率因数、电流 电压畸变率、谐波含有率等。
并将每日正点数据与日统计数据 保存 200 天以上，最长可达 800 天。控制器具有“四遥” （遥测、 遥控、遥调、遥信）功能；
◆采用现场和远程通讯，可实现实时、定时召唤各项电力参数，修 改控制参数，远程投切电容。采用短距离(30-50m)无线通讯 可实现掌上电脑数据现场抄表：
◆电容配置每组最小容量 50kvar，最大容量 900kvar, 配置可为一组固定，一组自动投切，或两组自动投切。
技术参数
◆额定电压：6-10kV; ◆主回路工频耐压：42kV/mi;
◆额定频率：50Hz; ◆辅助回路耐压：2.5kV/min;
◆补偿容量：30-900kvar; ◆雷电冲击耐压：75kV;
◆二次控制电压：AC220V; ◆使用寿命：300000 次以上。
