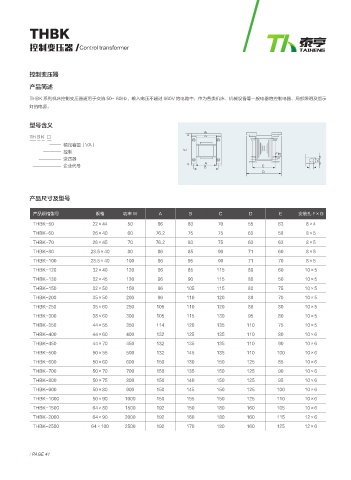

Page 50 - 湖北泰亨电气新材料科技有限公司

THBK

控制变压器 / Control transformer

控制变压器

产品简述

THBK 系列机床控制变压器适用于交流 50~ 60Hz，输入电压不超过 660V 的电路中，作为各类机床、机械设备等一般电器的控制电器、局部照明及指示
灯的电源。

型号含义

TH B K □
额定容量（VA）
控制 & 'ऽ
变压器 50' ,
"
企业代号 # $
%

产品尺寸及型号

产品规格型号 规格 功率 W A B C D E 安装孔 F×G

THBK-50 22×44 50 66 80 70 55 63 8×4
THBK-60 26×40 60 76.2 75 75 63 58 8×5
THBK-70 26×45 70 76.2 80 75 63 63 8×5
THBK-80 28.5×40 80 86 85 90 71 60 8×5
THBK-100 28.5×40 100 86 95 90 71 70 8×5
THBK-120 32×40 120 86 85 115 80 60 10×5
THBK-130 32×45 130 96 90 115 80 50 10×5
THBK-150 32×50 150 96 105 115 80 75 10×5
THBK-200 35×50 200 96 110 120 88 70 10×5
THBK-250 35×60 250 105 110 120 88 80 10×5
THBK-300 38×60 300 105 115 130 95 80 10×5
THBK-350 44×55 350 114 120 135 110 75 10×5
THBK-400 44×60 400 132 125 135 110 80 10×6
THBK-450 44×70 450 132 135 135 110 90 10×6
THBK-500 50×55 500 132 145 135 110 100 10×6
THBK-600 50×60 600 150 130 150 125 85 10×6
THBK-700 50×70 700 150 135 150 125 90 10×6
THBK-800 50×75 800 150 140 150 125 95 10×6
THBK-900 50×80 900 150 145 150 125 100 10×6
THBK-1000 50×90 1000 150 155 150 125 110 10×6
THBK-1500 64×80 1500 192 150 180 160 105 10×6
THBK-2000 64×90 2000 192 160 180 160 115 12×6
THBK-2500 64×100 2500 192 170 180 160 125 12×6

/ PAGE 41
