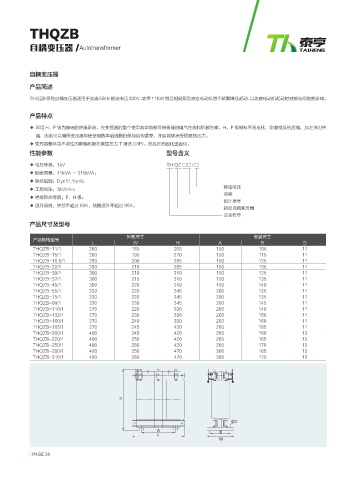

THQZB

自耦变压器 / Autotransformer

自耦变压器

产品简述

THQZB系列自耦变压器适用于交流50Hz额定电压380V。功率11KW的三相鼠笼型感应电动机的不频繁降压起动，以改善电动机起动时对输电网络的影响。

产品特点

◆ 采用 H、F 级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。H、F 级材料不易老化．耐收缩及抗压缩，加上弹力特
强．因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力。
◆ 变压器整体由不溶性的聚酯树脂在真空压力 T 漫渍 (VIP)。然后在热固化里固化。
性能参数 型号含义

◆ 电压等级：1kV TH QZ □□ / □
◆ 额定容量：11kVA ～ 315kVA；
◆ 联结组别：Dyn11,Yyn0；
额定电压
◆ 工频耐压：3kV/min；
功率
◆ 绝缘耐热等级：F，H 级；
设计序号
◆ 温升限值：铁芯不超过 85K，线圈温升不超过 95K。
起动自耦变压器
企业代号
产品尺寸及型号
外形尺寸 安装尺寸
产品规格型号
L W H A B D
THQZB-11/1 260 185 265 150 105 11
THQZB-15/1 260 195 270 150 115 11
THQZB-18.5/1 280 200 285 150 125 11
THQZB-22/1 280 210 285 150 135 11
THQZB-30/1 300 210 310 150 125 11
THQZB-37/1 300 215 310 150 135 11
THQZB-45/1 300 220 310 150 140 11
THQZB-55/1 330 220 345 200 125 11
THQZB-75/1 330 220 345 200 135 11
THQZB-90/1 330 230 345 200 145 11
THQZB-110/1 370 220 390 200 140 11
THQZB-132/1 370 230 390 200 150 11
THQZB-160/1 370 240 390 260 160 11
THQZB-185/1 370 245 420 260 165 11
THQZB-200/1 400 245 420 260 160 13
THQZB-220/1 400 250 420 260 165 13
THQZB-250/1 400 260 420 260 170 13
THQZB-280/1 480 250 470 300 165 13
THQZB-315/1 480 260 470 300 175 13

.
