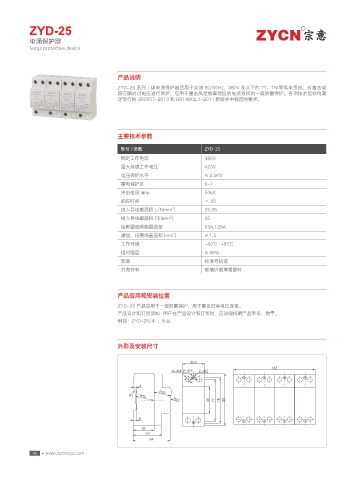

ZYD-25 R

电涌保护器
Surge protective device

产品说明
ZYD-25 系列Ⅰ级电涌保护器适用于交流 50/60Hz，380V 及以下的 TT、TN 等供电系统，对雷击或
其它瞬时过电压进行保护，应用于雷击风险较高地区的电源系统的一级防雷保护。各项技术指标均满
足现行的 G50057-2010 和 GB18802.1-2011 新版本中规定的要求。

主要技术参数

型号 / 参数 ZYD-25
额定工作电压 380V
最大持续工作电压 420V
电压保护水平 ≤ 2.5KV
雷电保护区 0-1
冲击电流 limp 50kA
响应时间 ＜ 25
2
接入导线截面积 L/N(mm ) 25,35
接入导线截面积 PE(mm ) 35
2
熔断器或断路器选型 63A,125A
2
通信、报警线截面积 (mm ) ≥ 1.5
工作环境 -40℃ ~+85℃
相对湿度 ≤ 95%
安装 标准导轨道
外壳材料 玻璃纤维增强塑料

产品应用和安装位置
ZYD-25 产品应用于一级防雷保护，用于雷击时等电位连接。
产品设计和订货须知 : 用户在产品设计和订货时，应详细标明产品型号、数量。
例如：ZYD-25/4 ，8 台

外形及安装尺寸

œ œ œ

3
3 3

3
