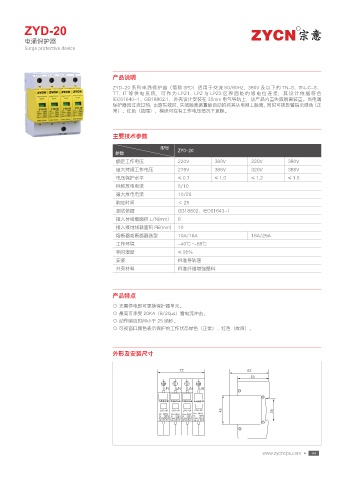

ZYD-20 R

电涌保护器
Surge protective device

产品说明
ZYD-20 系列电涌保护器（简称 SPD）适用于交流 50/60Hz，380V 及以下的 TN-S、TN-C-S、
TT、IT 等供电系统，可作为 LPZ1、LPZ 与 LPZ3 区界面处的等电位连接，其设计依据符合
IEC61643-1、GB18802.1，外壳设计安装在 35mm 电气导轨上，该产品内置失效脱离装置。当电涌
保护器因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示绿色（正
常）、红色（故障），模块可在有工作电压情况下更换。

主要技术参数

型号
参数 ZYD-20
额定工作电压 220V 380V 220V 380V
最大持续工作电压 275V 385V 320V 385V
电压保护水平 ≤ 0.7 ≤ 1.0 ≤ 1.2 ≤ 1.5
标称放电电流 5/10
最大放电电流 10/20
响应时间 ＜ 25
测试依据 GB18802、IEC61643-1
接入导线载面积 L/N(mm) 6
接入接地线载面积 PE(mm) 10
熔断器或断路器选型 10A/16A 16A/25A
工作环境 -40℃ ~-85℃
相对湿度 ≤ 95%
安装 标准导轨道
外壳材料 标准纤维增强塑料

产品特点
○ 无需停电即可更换保护器单元。
○ 最高可承受 20KA（8/20μs）雷电流冲击。
○ 动作响应时间小于 25 纳秒。
○ 可视窗口颜色表示保护的工作状态绿色（正常）、红色（故障）。

外形及安装尺寸

- / - / - / - /

;:% ;:% ;:% ;:%
6D 7 6D 7 6D 7 6D 7
*O ,7 *O ,7 *O ,7 *O ,7
*NBY ," *NBY ," *NBY ," *NBY ,"
6Q ,7ĸ 6Q ,7ĸ 6Q ,7ĸ 6Q ,7
ĸ
