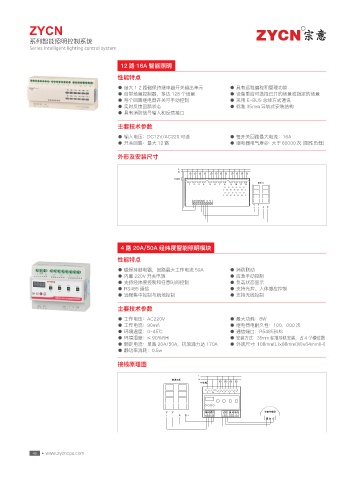

ZYCN R

系列智能照明控制系统
Series Intelligent lighting control system

12 路 16A 智能照明

性能特点
● 最大 1 2 路磁保持继电器开关输出单元 ● 具有远程编程和管理功能
● 自带场景控制器，多达 128 个场景 ● 设备重启可选择已开的场景或指定的场景
● 每个回路继电器开关可手动控制 ● 采用 E-BUS 总线方式通讯
● 实时反馈回路状态 ● 标准 35mm 导轨式安装结构
● 具有消防信号输入和反馈接口
主要技术参数

● 输入电压：DC12V/AC220 可选 ● 每开关回路最大电流：16A
● 开关回路：最大 12 路 ● 继电器电气寿命：大于 60000 次（阻性负载）

外形及安装尺寸

ᝎୖधС

4 路 20A/50A 经纬度智能照明模块

性能特点
● 磁保持继电器，回路最大工作电流 50A ● 消防联动
● 内置 220V 开关电源 ● 应急手动控制
● 支持经纬度控制和任意时间控制 ● 负载状态显示
● RS485 通信 ● 支持光控、人体感应控制
● 远程集中控制与就地控制 ● 支持无线控制

主要技术参数
● 工作电压：AC220V ● 最大功耗：8W
● 工作电流：90mA ● 继电器电耐久性：100，000 次
● 环境温度：0-45℃ ● 通信端口：R5485BUS
● 环境湿度：≤ 90%RH ● 安装方式：35mm 标准导轨安装，占 4 个模位数
● 额定电流：单路 20A/50A，抗浪涌力达 170A ● 外观尺寸：108mm(L)×88mm(W)×64mm(H)
● 静功率消耗：0.5w

接线原理图

ᝎୖ᭦౛
