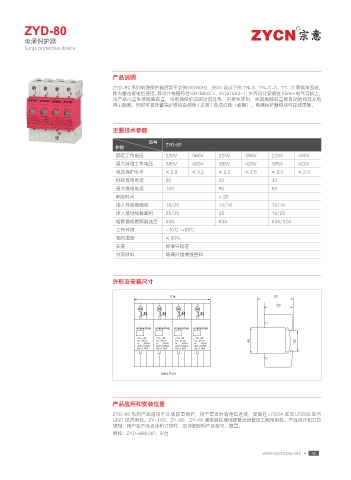

ZYD-80 R

电涌保护器
Surge protective device

产品说明
ZYD-80 系列电涌保护器适用于交流 50/60Hz，380V 及以下的 TN-S、TN-C-S、TT、IT 等供电系统，
作为雷击等电位连接，其设计依据符合GB18802.1、 IEC61643-1，外壳设计安装在35mm电气导轨上，
该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱脑装置能自动的将其从电
网上脱离，同时可视告警指示模块由绿色 ( 正常 ) 变成红色（故障）。电涌保护器模块可在线更换。

主要技术参数

型号
参数 ZYD-80
额定工作电压 220V 380V 220V 380V 220V 380V
最大持续工作电压 385V 420V 385V 420V 385V 420V
电压保护水平 ≤ 2.8 ≤ 3.2 ≤ 2.2 ≤ 2.5 ≤ 2.0 ≤ 2.3
标称放电电流 60 40 30
最大放电电流 100 80 60
响应时间 < 25
接入导线载面积 16/25 10/16 10/16
接入接地线载面积 25/35 25 16/25
熔断器或断路器选型 63A 63A 63A/32A
工作环境 -40℃ ~+85℃
相对湿度 ≤ 95%
安装 标准导轨道
外壳材料 玻璃纤维增强塑料

外形及安装尺寸

LN LN LN LN

;:% ;:% ;:% ;:%
6D _ 7 6D _ 7 6D _ 7 6D _ 7
*O L" *O L" *O L" *O L"
*NBY L" *NBY L" *NBY L" *NBY L"
6Q L7 6Q L7 6Q L7 6Q L7

1PMF

产品应用和安装位置
ZYD-80 系列产品适用于 B 级防雷保护，用于雷击时等电位连接，安装在 LPZOA 区或 LPZOB 区与
LPZ1 区界面处。ZY-100、ZY-80、ZY-60 通常装在埋地穿管进线低压主配电柜处。产品设计和订货
须知：用户在产品设计和订货时，应详细标明产品型号、数量。
例如：ZYD-B80/4P，8 台
