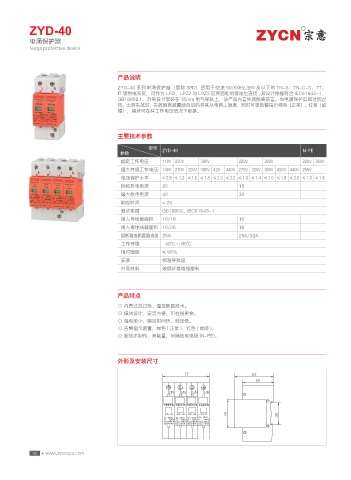

ZYD-40                                                                                        R

           电涌保护器
           Surge protective device




                                         产品说明
                                          ZYD-40 系列电涌保护器(简称 SPD)适用于交流 50/60Hz,380 及以下的 TN-S、TN-C-S、TT、
                                          IT 等供电系统,可作为 LPZI、LPZ2 与 LPZ3 区界面处的等电位连接 , 其设计依据符合 IEC61643-1、
                                          GB18802.1,外壳设计安装在 35mm 电气导轨上,该产品内置失效脱离装置。当电涌保护器因过流过
                                          热,击穿失效时,失效脱离装置能自动的将其从电网上脱离,同时可视告警指示绿色(正常)、红色(故
                                          障),模块可在有工作电压情况下更换。



                                         主要技术参数

                                                                 型号
                                           参数            ZYD-40                                          N-PE
                                           额定工作电压        110V 220V    380V         220V     380V         220V 380V
                                           最大持续工作电压 140V 270V 320V 380V 420    440V 275V 320V 380V 420V 440V 255V
                                           电压保护水平        ≤ 0.8 ≤ 1.2 ≤ 1.5 ≤ 1.8 ≤ 2.0 ≤ 2.2 ≤ 1.0 ≤ 1.4 ≤ 1.5 ≤ 1.8 ≤ 2.0 ≤ 1.0 ≤ 1.8
                                           标称放电电流        20                        15
                                           最大放电电流        40                        30
                                           响应时间          < 25
                                           测试依据          GB18802、IEC61643-1
                                           接入导线载面积       10/16                     10
                                           接入接地线载面积 10/25                          16
                                           熔断器或断路器选型 25A                           25A/32A
                                           工作环境          -40℃ ~+85℃
                                           相对湿度          ≤ 95%
                                           安装            标准导轨道
                                           外壳材料          玻璃纤维增强塑料




                                         产品特点
                                          ○ 内置过流过热、温控断路技术。
                                          ○ 模块设计,安装方便,可在线更换。
                                          ○ 漏电流小,响应时间快,残压低。
                                          ○ 告警指示装置,绿色 ( 正常 )、红色 ( 故障 )。
                                          ○ 新技术制作,高能量,间隙放电电极 (N-PE)。



                                         外形及安装尺寸




                                                           - /  - /  - /  - /



                                                          ;:%      ;:%      ;:%      ;:%
                                                         6D    7   6D    7   6D    7   6D    7
                                                          *O        ,7  *O        ,7 *O        ,7 *O        ,7
                                                         *NBY   ," *NBY   ," *NBY   ," *NBY   ,"
                                                         6Q    ,7ĸ   6Q    ,7ĸ   6Q   ,7ĸ   6Q   ,7
                                                                      ĸ
