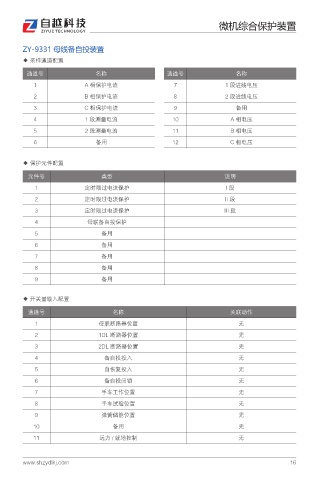

Page 17 - 上海自越电力科技有限公司(ZY-9300说明书)

微机综合保护装置

ZY-9331 母线备自投装置
◆ 采样通道配置
通道号 名称 通道号 名称
1 A 相保护电流 7 1 段进线电压
2 B 相保护电流 8 2 段进线电压
3 C 相保护电流 9 备用
4 1 段测量电流 10 A 相电压
5 2 段测量电流 11 B 相电压
6 备用 12 C 相电压

◆ 保护元件配置
元件号 类型 说明
1 定时限过电流保护 I段
2 定时限过电流保护 II 段
3 定时限过电流保护 III 段
4 母联备自投保护
5 备用
6 备用
7 备用
8 备用
9 备用

◆ 开关量输入配置
通道号 名称 关联动作
1 母联断路器位置 无
2 1DL 断路器位置 无
3 2DL 断路器位置 无
4 备自投投入 无
5 自恢复投入 无
6 备自投闭锁 无
7 手车工作位置 无
8 手车试验位置 无
9 弹簧储能位置 无
10 备用 无
11 远方 / 就地控制 无
