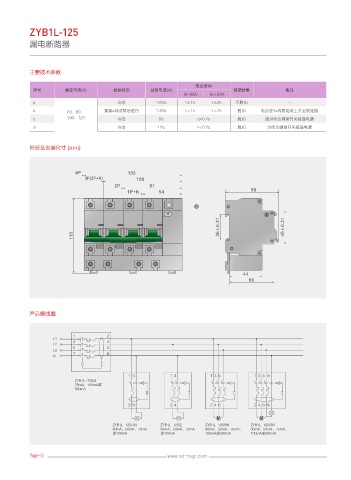

ZYB1L-125
漏电断路器

主要技术参数

规定时间
序号 额定电流(A) 起始状态 试验电流(A) 预期结果 备注
Ie=63A Ie＞63A
a 冷态 1.05le t≥1h t≥2h 不脱扣 -
b 63、80、 紧接a项试验后进行 1.30le t＜1h t＜2h 脱扣 电流在5s内稳定地上升至规定值
c 100、125 冷态 8le t≥0.2s 脱扣 通过闭合辅助开关接通电源
d 冷态 12le t＜0.2s 脱扣 过闭合辅助开关接通电源

外形及安装尺寸 (mm)

1
1 1 /
1
1 /

d d

产品接线图

1 2
L1
3 4
L2
5 6
L3
7 8
N
N
ZYB1L-125/4
75mA、100mA或
300mA

ZYB1L-125/1N ZYB1L-125/2 ZYB1L-125/3N ZYB1L-125/3N
30mA、50mA、75mA 30mA、50mA、75mA 30mA、50mA、75mA、 30mA、50mA、75mA、
或100mA 或100mA 100mA或300mA 100mA或300mA
