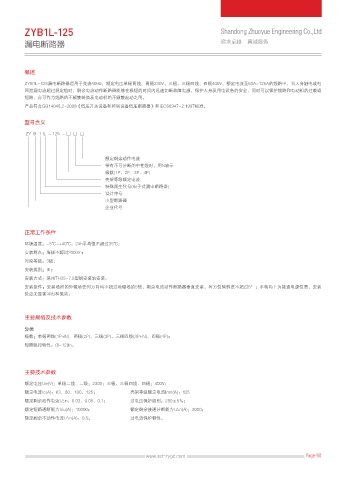

ZYB1L-125 Shandong Zhuoyue Engineering Co.,Ltd
漏电断路器 追求卓越 真诚服务

概述

ZYB1L-125漏电断路器适用于交流50Hz，额定电压单极两线，两极230V，三极、三极四线、四极400V，额定电流至63A~125A的线路中，当人身触电或电
网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或
短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
产品符合GB14048.2-2008《低压开关设备和控制设备低压断路器》和IEC60947-2:1997标准。

型号含义
ZY B 1 L - 125 - □ □ □

额定剩余动作电流
带有不可分断的中性线时，用N表示
极数(1P、2P、3P、4P)
壳架等级额定电流
特殊派生代号(电子式漏电断路器)
设计序号
小型断路器
企业代号

正常工作条件

环境温度：-5℃~+40℃，24h平均值不超过35℃；
安装地点：海拔不超过2000m；
污染等级：3级；
安装类别：Ⅲ；
安装方式：采用TH35-7.5型钢安装轨安装；
安装条件：安装场所的外磁场任何方向均不超过地磁场的5倍，剩余电流动作断路器垂直安装，各方位倾斜度不超过5°；手柄向上为接通电源位置，安装
处应无显著冲击和振动。

主要规格及技术参数
分类
极数：单极两线(1P+N)、两极(2P)、三极(3P)、三极四线(3P+N)、四极(4P)；
短路脱扣特性：(8~12)In。

主要技术参数

额定电压Ue(V)：单极二线、二级：230V；三极、三极四线、四极：400V；
额定电流Ie(A)：63、80、100、125； 壳架等级额定电流Inm(A)：125
额定剩余动作电流I△n：0.03、0.05、0.1； 过电压保护级别：280±5％；
额定短路通断能力Icu(A)：10000； 额定剩余接通分断能力I△n(A)：2000；
额定剩余不动作电流I△n(A)：0.5； 过电流保护特性。
