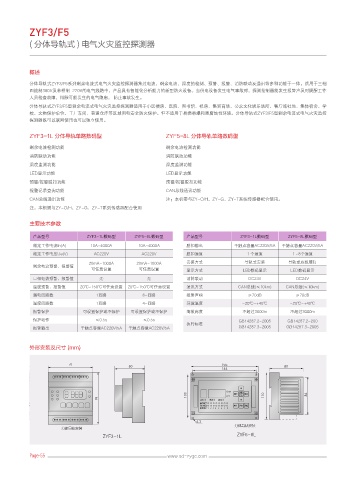

ZYF3/F5
           ( 分体导轨式 ) 电气火灾监控探测器





           概述

           分体导轨式ZYF3/F5系列剩余电流式电气火灾监控探测器集过电流、剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体,适用于三相
           四线制380V及单相制  220V的电气线路中,产品具有智能化分析能力的新型防火设备。当供电设备发生电气事故时,探测控制器能发生报警声及时提醒工作
           人员检查故障,排除可能发生的电气隐患, 防止事故发生。
           分体导轨式ZYF3/F5型剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社地、集体宿舍、学
           校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。分体导轨式ZYF3/F5型剩余电流式电气火灾监控
           探测器既可以联网使用也可以独立使用。


           ZYF3-1L 分体导轨单路数码型                              ZYF5-8L 分体导轨单路数码型
           剩余电流检测功能                                       剩余电流检测功能
           消防联动功能                                         消防联动功能
           温度监测功能                                         温度监测功能
           LED显示功能                                        LED显示功能
           预警/报警脱扣功能                                      预警/报警脱扣功能
           报警记录查询功能                                       CAN总线通讯功能
           CAN总线通讯功能                                      注:本机需与ZY-O/H、ZY-G、ZY-T系统传感器配合使用。
           注:本机需与ZY-O/H、ZY-G、ZY-T系列传感器配合使用

           主要技术参数

            产品型号               ZYF3-1L数码型      ZYF5-8L数码型        产品型号               ZYF3-1L数码型      ZYF5-8L数码型
            额定工作电流In(A)         10A~4000A        10A~4000A       脱扣输出             干触点容量AC220V/5A  干触点容量AC220V/5A
            额定工作电压Ue(V)          AC220V           AC220V         脱扣通道                 1 个通道           1 ~8个通道
                                20mA~1000A      20mA~1000A       安装方式                导轨式安装          导轨或底板螺钉
            剩余电流预警、报警值
                                可任意设置            可任意设置           显示方式                LED数码显示         LED数码显示
            三相电流预警、报警值             无                无            消防联动                 DC24V            DC24V
            温度预警、报警值         20℃~150℃可任意设置   20℃~150℃可任意设置       通讯方式              CAN总线(≤10km)    CAN总线(≤10km)
            漏电回路数                 1回路             8~回路           报警声响                 ≥70dB            ≥70dB
            温度回路数                 1回路             4~回路           环境温度               -20℃~+40℃        -20℃~+40℃
            报警保护              可设置保护或不保护       可设置保护或不保护          海拔高度               不超过3000m         不超过3000m
            保护动作                  ≤0.5s           ≤0.5s                            GB14287.2-2005     GB14287.2-200
                                                                 执行标准
            报警输出             干触点容量AC220V/5A  干触点容量AC220V/5A                        GB14287.3-2005   GB14287.3-2005


           外形安装及尺寸 (mm)







                                                                                N"  ܳᢎ
                                                                                č  ⶚჆  䃪㒚  䔀ఊ
                                                                      䓼㵸  䕆䃛  㙝ត
                                                                      ␻⩡៑䂒
                                                                      ⍕Ꮢ៑䂒       ูѹ  ⊴䴟 䄁侸
                                                                      ៑䂒䕆䕿

                                                                                  ܲѿᄨ䒔Ⴕ㷱
                      ܲѿᄨ䒔Ⴕ㷱
                                    ;:'   -                                        ;:'   -
