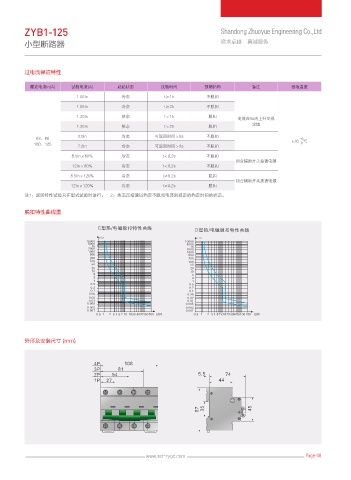

ZYB1-125 Shandong Zhuoyue Engineering Co.,Ltd
小型断路器 追求卓越 真诚服务

过电流保证特性

额定电流In(A) 试验电流(A) 起始状态 试验时间 预期结构 备注 基准温度
1.05In 冷态 t≥1h 不脱扣
1.05In 冷态 t≥2h 不脱扣
1.30In 热态 t＜1h 脱扣 电流在5s内上升至规

1.30In 热态 t＜2h 脱扣 定值
3.0In 冷态 可返回时间＞8s 不脱扣
63、80 +5
0
100、125 +30 ℃
7.2In 冷态 可返回时间＞8s 不脱扣
8.5In×80% 冷态 t＜0.2s 不脱扣
闭合辅助开关接通电源
12In×80% 冷态 t＜0.2s 不脱扣
8.5In×120% 冷态 t≥0.2s 脱扣
闭合辅助开关接通电源
12In×120% 冷态 t≥0.2s 脱扣
注1：返回特性试验只在型式试验时进行； 2：热态是指通以约定不脱扣电流到规定的约定时间的状态。

脱扣特性曲线图

$ۋབ ႂᇒᑱ੭ྱবఛጲ %ۋབ ႂᇒᑱ੭ྱবఛጲ

I I

* *3 * *3
外形及安装尺寸 (mm)
1
1
1
1
