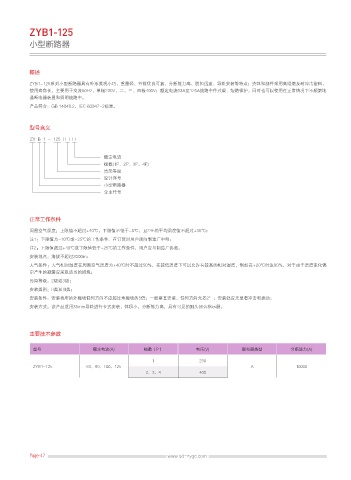

ZYB1-125
小型断路器
概述
ZYB1-125系列小型断路器具有外形美观小巧、重量轻、性能优良可靠、分断能力高、脱扣迅速、导轨安装等特点；壳体和部件采用高阻燃及耐冲击塑料，
使用寿命长，主要用于交流50Hz，单极230V，二、三、四极400V；额定电流63A至125A线路中作过载、短路保护，同时也可以使用在正常情况下不频繁地
通断电器装置和照明线路中。
产品符合：GB 14048.2、IEC 60947-2标准。
型号含义
ZY B 1 - 125 / □ □
额定电流
极数(1P、2P、3P、4P)
壳架等级
设计序号
小型断路器
企业代号
正常工作条件
周围空气温度：上限值不超过+40℃，下限值不低于-5℃，且24h的平均温度值不超过+35℃；
注1：下限值为-10℃或-25℃的工作条件．在订货时用户须向制造厂申明；
注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
安装地点：海拔不超过2000m；
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对于由于温度变化偶
尔产生的凝露应采取适当的措施；
污染等级：2级或3级；
安装类别：II类及III类；
安装条件：安装场所的外磁场任何方向不应超过地磁场的5倍；一般垂直安装，任何方向允差2°；安装处应无显著冲击和振动；
安装方式：该产品适用35mm导轨进行卡式安装，体积小，分断能力高，具有可见的触头闭合指示器。
主要技术参数
型号 额定电流(A) 极数（P） 电压(V) 脱扣器类型 分断能力(A)
1 230
ZYB1-125 63、80、100、125 A 10000
2、3、4 400
