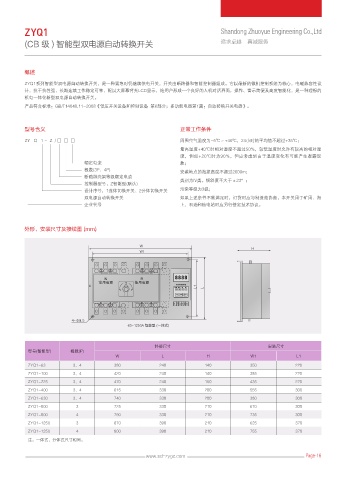

Page 23 - 山东卓越工程有限公司

ZYQ1 Shandong Zhuoyue Engineering Co.,Ltd
(CB 级 ) 智能型双电源自动转换开关 追求卓越 真诚服务

概述

ZYQ1系列智能型双电源自动转换开关，是一种紧急时仍继续供电开关，开关由断路器和智能控制器组成。它以最新的微机控制系统为核心，电磁兼容性设
计，抗干抗性强，长期连续工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个良好的人机对话界面，操作、警示简便及高度智能化，是一种理想的
机电一体化新型双电源自动转换开关。
产品符合标准：GB/T14048.11-2008《低压开关设备和控制设备 第6部分；多功能电器第1篇：自动转换开关电器》。

型号含义 正常工作条件

ZY Q 1 - Z / □ □ □ 周围空气温度为-5℃～+40℃，24小时的平均值不超过+35℃；
最高温度+40℃时相对湿度不超过50%，较低温度时允许有较高的相对湿
度，例如+20℃时为90%，但应考虑到由于温度变化有可能产生凝露现
额定电流 象；
极数(3P、4P)
安装地点的海拔高度不超过2000m；
断路器壳架等级额定电流
类别为IV类。倾斜度不大于±23°；
控制器型号：Z智能型(默认)
设计序号：1连体切换开关、2分体切换开关 污染等级为3级；
双电源自动转换开关 如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海
企业代号 上、石油和核电站时应另行签定技术协议。

外形、安装尺寸及接线图 (mm)

9
*
9

׿Ⴧ༟ಊᑰ஢դܭ
᝜Ꮞ ቑћ ߍ Ե . .
5GV
ૺ֍ ᒼ֍ ׿Ռ


# ಊᑰތ ίѠ৑

外形尺寸 安装尺寸
型号(智能型) 极数(P)
W L H W1 L1
ZYQ1-63 3、4 380 240 140 350 220
ZYQ1-100 3、4 420 240 140 385 220
ZYQ1-225 3、4 470 240 150 435 220
ZYQ1-400 3、4 615 330 200 555 300
ZYQ1-630 3、4 740 330 200 380 300
ZYQ1-800 3 725 330 210 670 300
ZYQ1-800 4 790 330 210 735 300
ZYQ1-1250 3 670 390 210 625 370
ZYQ1-1250 4 800 390 210 755 370
注：一体式，分体式尺寸相同。
