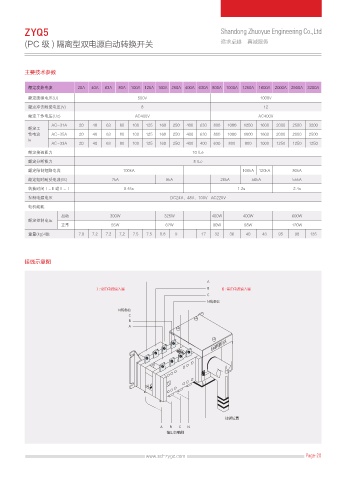

Page 27 - 山东卓越工程有限公司

ZYQ5 Shandong Zhuoyue Engineering Co.,Ltd
(PC 级 ) 隔离型双电源自动转换开关 追求卓越 真诚服务

主要技术参数

额定发热电流 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A

额定绝缘电压(U) 500V 1000V
额定冲击耐受电压(V) 8 12
额定工作电压(Uc) AC400V AC400V
AC-31A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定工
作电流 AC-35A 20 40 63 80 100 125 160 250 400 630 800 1000 1000 1600 2000 2000 2500
le
AC-33A 20 40 63 80 100 125 160 250 400 400 630 800 800 1000 1250 1250 1250
额定接通能力 10 ILe
额定分断能力 8 ILe
额定限制短路电流 100kA 100kA 120kA 80kA
额定短时耐受电流(IS) 7kA 9kA 26kA 50kA 55kA
转换时间Ⅰ-Ⅱ或Ⅱ-Ⅰ 0.45s 1.2s 2.4s
控制电源电压 DC24V、48V、100V AC220V
电机能耗
启动 300W 325W 400W 400W 600W
额定控制电压
正常 55W 62W 90W 98W 120W
重量(kg)4级 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 17 32 36 40 43 95 98 135

接线示意图

"
Ē ፤⩔⩡⎼䒿ڑ〛 # ē ำ⩔⩡⎼䒿ڑ〛
$
/㏫ᓱᣑ
/㏫ᓱᣑ
$
#
"

㜖ߔ䒘ᢎᐬڟ

ᠮ䨭ѹ㒚
" # $ /
䒿ܦ䉋䒩ӓ
